베벨 기어와 웜 기어를 비교하든, 웜 기어와 베벨 기어를 비교하든, 핵심은 동일합니다. 어떤 기어가 수직 축에 "더 적합해 보이는지"가 아니라, 효율성, 기어비, 그리고 자체 잠금 기능이 어떤 기어를 선택하는지에 달려 있습니다.
웜기어란 무엇인가

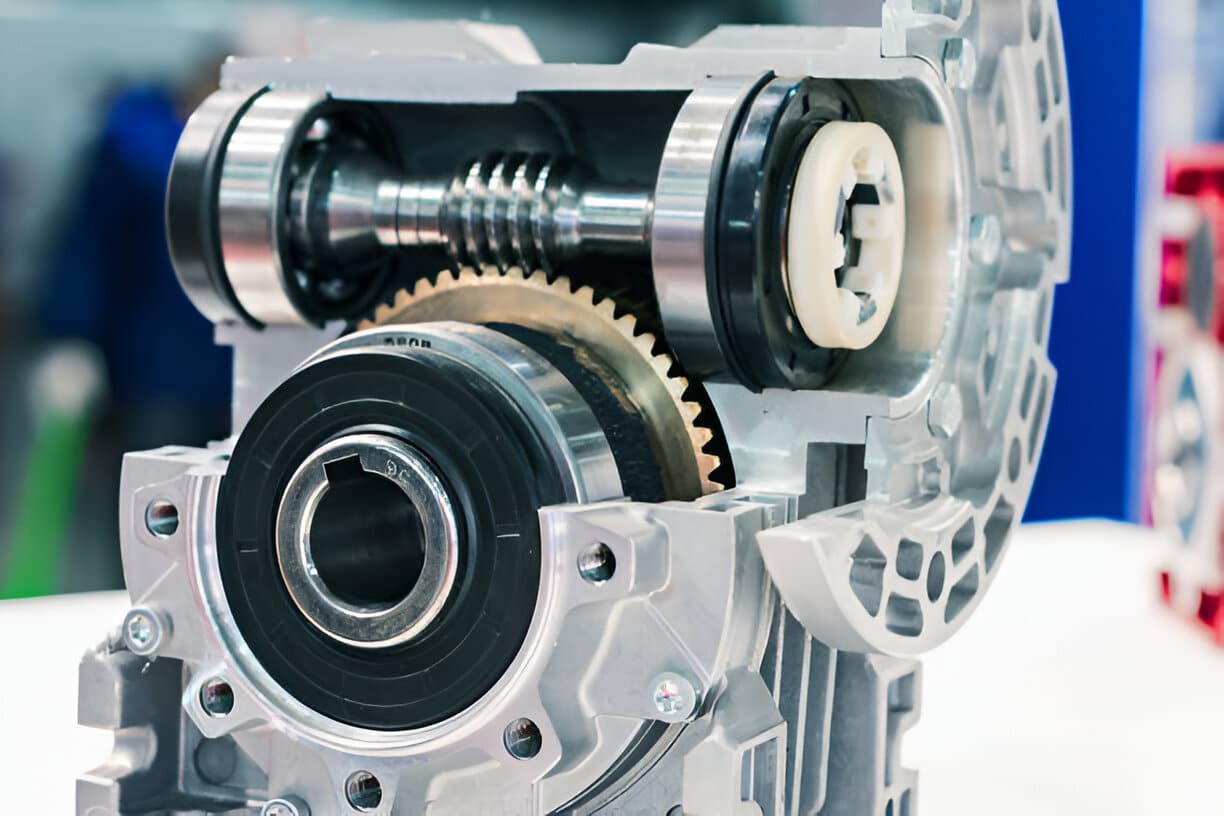

웜 기어는 나사 모양의 축(웜)과 원형 기어(웜 휠)를 결합한 장치입니다. 웜의 나사산은 휠의 톱니와 낮은 리드 각도로 맞물려 구름 운동이 아닌 미끄러짐 운동을 통해 동력을 전달합니다.
이러한 기하학적 구조로 인해 구동은 단방향으로 이루어집니다. 웜 기어가 휠을 회전시키지만, 낮은 리드 각도에서는 휠이 웜 기어를 역방향으로 회전시킬 수 없습니다. 이것이 아래에서 설명하는 자체 잠김 현상의 원인입니다.
웜기어의 장점
- 높은 기어비(최대 100:1): 웜 기어는 단일 단에서 매우 높은 기어비를 제공합니다. 이러한 성능 덕분에 여러 단의 기어가 필요 없는 소형의 효율적인 동력 전달 시스템을 구축할 수 있습니다.
- 하중을 고정하기 위한 자체 잠금 기능: 웜 기어의 고유한 기하 구조는 자체 잠금 효과를 만들어내 기어가 하중에 의해 역구동되는 것을 방지합니다.
- 공간 제약이 있는 적용 분야에 적합한 소형 디자인: 웜과 웜 휠의 원통형 모양과 수직 배열로 인해 소형이고 공간을 절약하는 디자인이 가능합니다.
웜기어의 단점
- 슬라이딩 마찰로 인한 낮은 효율성: 웜 기어는 다른 기어 유형에 비해 본질적으로 효율성이 낮으며, 일반적으로 40%에서 85% 사이입니다. 이는 웜과 휠 이빨이 슬라이딩 마찰에 관여하여 더 높은 에너지 손실과 열 생성을 초래하기 때문입니다.
- 마모율 및 작동 온도 상승: 웜 기어와 휠 톱니 사이의 마찰로 인해 마모가 증가하며, 특히 휠 톱니 부분에서 마모가 심해집니다. 또한 마찰열로 인해 작동 온도가 상승하므로 추가적인 냉각 조치가 필요할 수 있습니다.
- 설계 제약으로 인한 제한된 응용 분야: 웜 기어는 특정 응용 분야에서의 사용을 제한하는 특정 설계 제한이 있습니다. 예를 들어, 슬라이딩 마찰과 열 발생으로 인해 고속 응용 분야에 적합하지 않습니다. 또한 일반적으로 최대 100:1의 제한된 기어 비율을 가지고 있어 더 높은 비율을 필요로 하는 일부 응용 분야에는 충분하지 않을 수 있습니다.
베벨기어란 무엇인가
베벨 기어는 원뿔 모양의 이빨을 특징으로 하는 기어 유형으로, 일반적으로 90도인 다양한 각도로 교차하는 샤프트 사이에 동력을 전달할 수 있습니다. 샤프트 축과 평행한 이빨을 가진 스퍼 기어와 달리, 베벨 기어는 원뿔 모양의 블랭크에 절삭된 이빨을 가지고 있어 경사 또는 각진 이빨 프로필을 형성합니다.
가장 일반적인 베벨 기어 유형에는 직선 베벨 기어, 나선형 베벨 기어 및 하이포이드 기어가 있습니다.
- 직선 베벨 기어는 원뿔을 가로질러 직선으로 톱니가 자릅니다.
- 나선형 베벨 기어는 원뿔 주위에 나선형 패턴을 형성하는 곡선 이빨을 가지고 있어 더 부드럽고 조용한 작동을 제공합니다.
- 스파이럴 베벨 기어의 변형인 하이포이드 기어는 피니언과 기어 축 사이에 오프셋이 있어 피니언 직경을 더 크게 하고 이빨 접촉을 늘릴 수 있습니다.
베벨기어의 장점
- 높은 효율성(최대 98.5%): 베벨 기어는 웜 기어에 비해 뛰어난 효율성을 제공하며, 일부 설계는 최대 98.5%의 효율성을 달성합니다. 이러한 높은 효율성은 전력 전송 중 에너지 손실이 줄어듭니다.
- 웜 기어에 비해 토크 용량 증가: 베벨 기어는 비슷한 크기의 웜 기어보다 더 높은 토크 부하를 처리할 수 있습니다. 베벨 기어의 이빨은 전체 페이스 폭을 따라 맞물려 더 나은 부하 분배와 증가된 토크 용량을 제공합니다.
- 다양한 각도에서의 활용성: 베벨 기어의 주요 장점 중 하나는 일반적으로 90도를 비롯한 다양한 각도로 축 사이에서 동력을 전달할 수 있다는 점입니다. 이러한 다용도성은 기계 설계의 유연성을 높여주며, 차동 장치, 헬리콥터 변속기, 산업 기계 등 다양한 분야에서 효율적인 동력 전달을 가능하게 합니다.
베벨기어의 단점
- 제조 비용 증가 및 납기 연장: 베벨 기어는 헬리컬 기어 제작 업체가 평행축 기어 작업과 공유할 수 없는 전용 호브 및 그라인더 설비가 필요하므로, 동일 토크의 헬리컬 기어보다 납기가 30~40% 더 길어집니다.
- 설치 시 정렬 허용 오차가 더욱 엄격해짐: 나선형-경사형 나사산 쌍은 직선형 나선형 나사산 쌍의 0.15mm에 비해 약 0.05mm의 반경 방향 정렬을 유지해야 하므로 시운전 시 심 조정 작업에 두 배의 시간이 소요됩니다.
- 단계별 기어비 제한: 표준 직선 베벨 기어는 최대 6:1의 비율로 제한되며, 나선형 베벨 기어는 추가 비용을 들여 8~10:1까지 도달할 수 있습니다. 더 높은 감속비를 위해서는 베벨 기어와 헬리컬 기어를 결합한 기어 스택이 필요하며, 이는 장점 항목과 비교하여 고려해야 할 절충점입니다.
웜기어와 베벨기어의 주요 차이점
웜 기어와 베벨 기어 중 어떤 것을 선택할지는 효율, 기어비, 역구동, 적용 범위라는 네 가지 축을 기준으로 결정됩니다. 이 네 가지 축을 기준으로 베벨 기어와 웜 기어를 비교해 보면, 하나는 미끄럼 접촉이, 다른 하나는 구름 접촉이 지배적입니다.
구조
웜 기어는 나사 모양의 기어인 웜과 웜과 맞물리는 이빨이 있는 원형 기어인 웜 휠로 구성됩니다. 웜의 나사산은 웜 휠의 이빨과 맞물려 운동과 동력을 전달하는 슬라이딩 접촉을 만듭니다.
베벨 기어는 각도를 이루어 교차하는 원뿔 모양의 이빨을 특징으로 하며, 평행하지 않은 축 사이에도 동력을 전달할 수 있습니다.
정위
웜 기어는 교차하지 않는 수직 축 사이에 동작을 전달하도록 설계되었으며, 웜(나사와 비슷함)이 기어를 구동합니다.
베벨 기어는 일반적으로 90도인 다양한 각도로 교차하는 샤프트 사이에 동력을 전달하는 데 사용됩니다. 베벨 기어의 이빨은 원뿔형 표면에서 절단되어 다양한 각도로 맞물릴 수 있습니다.
효율성 및 전력 전달
지렁이 감속기의 효율은 단일 수치가 아니라 비율에 따라 달라집니다. 길들이기 후 20:1 이하의 비율로 작동하는 지렁이 감속기는 90% 이상의 효율을 유지할 수 있지만, 60:1의 단일 단계 감속기는 종종 40~60% 정도의 효율에 그칩니다.
기어비가 높아짐에 따라 리드 각도가 줄어들어야 하므로 웜 기어와 휠 측면 사이의 미끄러짐이 더 커집니다. 피어리스 윈스미스의 롭 홀즈워스가 다음과 같이 썼습니다. 기계 설계이는 윤활이나 제조 품질이 아닌 리드 각도 기하학에 이 곡선을 연결합니다.
나선형 베벨 기어는 구름 접촉면이 기하학적으로 일정하게 유지되기 때문에 2:1에서 6:1 범위에서 96~98%의 감속비를 유지합니다. 반전점은 대략 25:1 이상에서 발생하는데, 이 경우 추가적인 맞물림에도 불구하고 2단 헬리컬-베벨 감속 기어가 1단 웜 기어보다 에너지 소모 측면에서 유리해집니다.
동력 전달에 있어서 베벨 기어는 비슷한 크기의 웜 기어에 비해 토크 용량이 더 높습니다. 베벨 기어의 롤링 접촉과 더 큰 이빨 맞물림 영역은 더 높은 하중을 전달하고 더 큰 응력을 견딜 수 있게 합니다. 반면 웜 기어는 웜과 기어 사이의 슬라이딩 마찰과 더 작은 접촉 영역으로 인해 토크 용량이 낮습니다.
기어비
웜 기어는 베벨 기어에 비해 훨씬 더 높은 기어비를 달성할 수 있으므로 상당한 속도 감소나 토크 증가가 필요한 용도에 적합합니다.
웜 기어는 일반적으로 단일 단계에서 5:1에서 100:1까지의 기어비를 제공하며, 일부 설계는 500:1 이상의 비율에 도달하기도 합니다. 이러한 높은 기어비 기능을 통해 웜 기어는 높은 입력 속도를 낮은 출력 속도로 효율적으로 줄일 수 있습니다.
베벨 기어는 낮은 기어비 기능을 가지고 있으며, 일반적으로 단일 단계에서 최대 6:1로 제한됩니다. 더 높은 비율이 필요한 경우 여러 단계의 베벨 기어를 사용해야 하며, 이는 시스템의 복잡성과 비용을 증가시킵니다. 베벨 기어의 낮은 기어비는 속도 감소가 적고 동력 전달 효율이 더 높은 응용 분야에 더 적합합니다.
백드라이빙
백드라이빙은 기어 시스템이 출력 샤프트에 의해 구동되어 입력 샤프트가 반대 방향으로 회전하는 기능을 말합니다.
웜기어는 웜과 기어 사이의 높은 마찰로 인한 자체 잠금 특성으로 인해 본질적으로 역구동에 강합니다.
베벨 기어는 효율성이 높고 마찰이 적기 때문에 백드라이빙에 더 취약합니다. 셀프 록킹이 없기 때문에 베벨 기어는 출력 샤프트에 의해 구동될 수 있으며, 입력 샤프트가 반대 방향으로 회전하게 됩니다.
애플리케이션 및 사용 사례
웜기어는 일반적으로 높은 기어비, 셀프록킹 기능 또는 컴팩트한 디자인이 필요한 응용 분야에서 사용됩니다. 일반적인 응용 분야로는 컨베이어 시스템, 자재 취급 장비, 엘리베이터 및 리프트와 같은 기계의 위치 지정 메커니즘이 있습니다.
베벨 기어는 높은 효율, 높은 토크 용량, 그리고 다양한 각도로 교차하는 축 사이에 동력을 전달하는 능력이 요구되는 분야에 사용됩니다. 자동차 및 항공우주 산업에서 차동 기어, 항공기 제어 시스템, 헬리콥터의 동력 전달 장치 등에서 자주 사용됩니다. 베벨 기어는 발전소, 광산 장비, 농업 기계와 같은 산업 기계에도 사용됩니다.
웜기어와 베벨기어 중에서 선택하기
원하는 기어비
웜 기어는 최대 100:1의 상당히 높은 기어비를 제공하므로 컴팩트한 공간에서 상당한 속도 감소가 필요한 응용 분야에 적합합니다. 반면 베벨 기어는 일반적으로 최대 6:1의 기어비를 제공하며, 이는 많은 응용 분야에 충분할 수 있지만 높은 감소 시나리오에서는 사용이 제한됩니다.
필요한 효율 및 토크
베벨 기어는 롤링 접촉으로 인해 최대 98.5%의 더 높은 효율을 제공하며, 이는 마찰과 에너지 손실을 낮춥니다. 이러한 효율성으로 인해 베벨 기어는 높은 전력 전달과 최소한의 에너지 낭비를 요구하는 애플리케이션에 이상적입니다. 반면 웜 기어는 웜과 기어 사이의 슬라이딩 마찰로 인해 효율성이 낮아 열 발생과 에너지 손실이 증가합니다.
공간 제약
공간 제약은 종종 웜 기어와 베벨 기어 중에서 선택하는 데 영향을 미칩니다. 웜 기어는 웜과 기어 축이 서로 수직인 컴팩트한 디자인을 가지고 있어 공간이 제한된 응용 분야에서 더 작은 면적을 차지할 수 있습니다. 베벨 기어는 여전히 비교적 컴팩트하지만 각도 방향과 기어 간의 정밀한 정렬이 필요하기 때문에 더 많은 공간이 필요합니다.
셀프 잠금 기능 필요
셀프 잠금 기능에 대한 요구 사항은 웜 기어와 베벨 기어를 선택하는 데 결정적인 요소가 될 수 있습니다. 웜 기어는 웜과 기어 사이의 높은 마찰로 인해 고유한 셀프 잠금 기능이 있어 하중 하에서 백드라이빙을 방지합니다. 이 기능은 리프팅 메커니즘이나 위치 지정 시스템과 같이 하중을 제자리에 고정하는 것이 중요한 응용 분야에서 특히 유용합니다. 반면 베벨 기어는 셀프 잠금 기능이 없으며 백드라이빙을 방지하기 위해 브레이크나 클러치와 같은 추가 구성 요소가 필요할 수 있습니다.
컨베이어 벨트 구동 장치용
컨베이어 벨트 구동 장치는 부하 프로필과 경사도라는 두 가지 축을 기준으로 선택해야 합니다. 팜유, 펄프, 벌크 자재 이송과 같이 길고 수평적인 연속 작업에는 헬리컬-베벨 감속기가 수명 주기 비용 측면에서 유리합니다. 일반적인 서비스 주기는 5,000~10,000시간인 반면, 청동 휠 마모가 더 빠른 웜 기어 방식의 2,000~6,000시간에 비해 훨씬 깁니다.
하중을 받으면서 시작하고 멈추는 경사 벨트의 경우, 웜 기어의 자체 잠금 기능 덕분에 베벨 기어에 필요한 역회전 방지 장치가 필요 없습니다. 웜 기어는 30:1~60:1의 감속비 범위에 적합하며, 헬리컬 베벨 기어는 24시간 내내 자재를 이송하는 벨트에 필요한 8:1~40:1의 감속비 범위에 적합합니다.
다음과 같은 경우 서비스 계수를 1.5 이상으로 적용하십시오. 컨베이어 시스템용 기어박스 선택 연속 작동 벨트를 사용하여 장치가 과열되지 않고 지속적인 부하를 처리할 수 있도록 합니다.
