행성 기어 시스템은 산업용 로봇에서 자동차 변속기에 이르기까지 광범위한 기계에서 발견되지만, 그 내부 작동 방식은 많은 사람에게 여전히 미스터리로 남아 있습니다. 행성 기어는 널리 퍼져 있음에도 불구하고 보다 일반적인 기어 구성에 비해 간과되고 과소평가되는 경우가 많습니다.
이러한 이해 부족은 엔지니어가 행성 시스템의 잠재적 이점을 고려하지 않고 익숙하지만 최적이 아닌 기어 솔루션을 기본으로 삼을 수 있으므로 기계 설계에서 놓칠 수 있는 기회를 초래할 수 있습니다. 행성 기어는 현대 기계의 성능과 기능을 크게 향상시킬 수 있는 소형, 효율적이며 다재다능한 동력 전달 수단을 제공합니다.
이 포괄적인 가이드에서는 행성 기어의 신비를 풀고, 그 구성 요소, 작동 원리, 고유한 특성을 탐구합니다. 기어비의 복잡성을 파헤치고, 단순 행성계와 복합 행성계를 비교하고, 이러한 설계에 사용할 수 있는 색다른 기어 프로파일을 조사합니다.

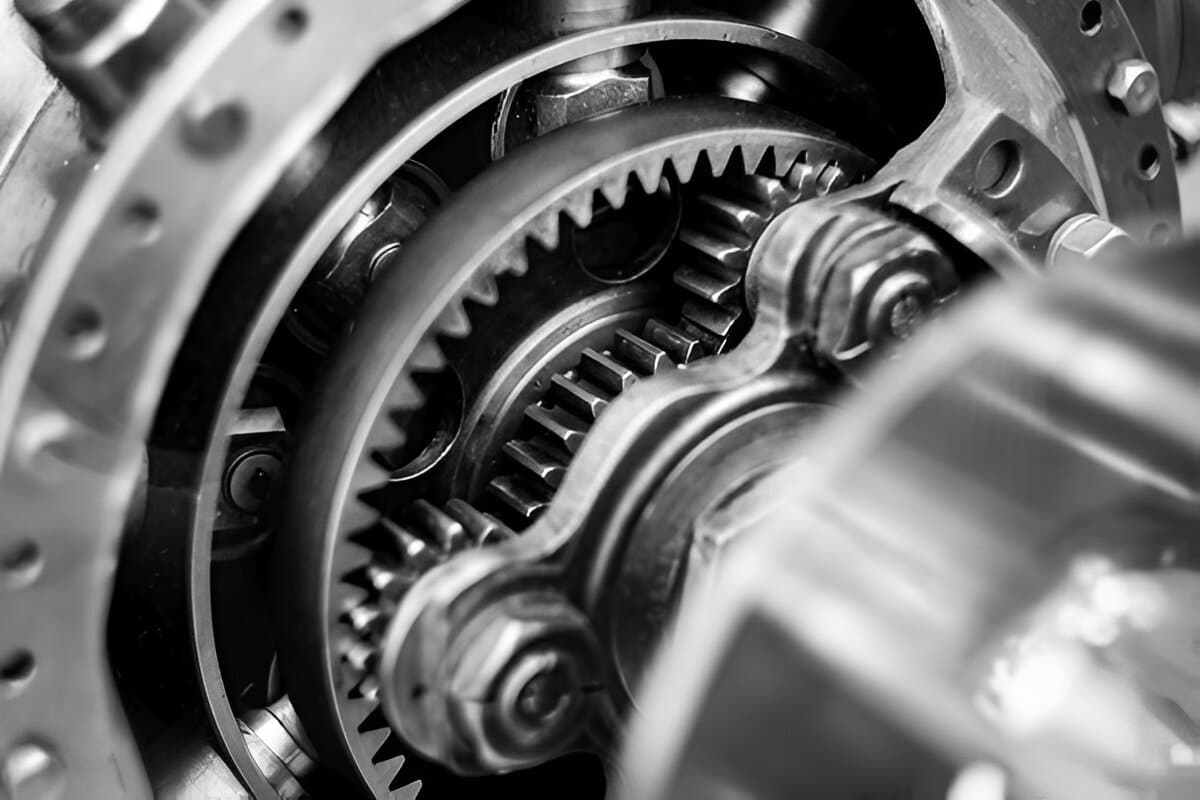

행성 기어란 무엇인가
유성 기어 시스템은 에피사이클릭 기어 트레인이라고도 하며, 중앙의 "썬" 기어, 궤도를 도는 "플래닛" 기어, 그리고 바깥쪽 "링" 기어로 구성된 독특한 기어 배열입니다. 이 구성은 높은 토크 밀도, 컴팩트한 디자인, 그리고 단일 시스템 내에서 광범위한 기어 비율을 가능하게 합니다. 유성 기어는 자동차, 항공우주, 로봇공학, 중장비를 포함한 다양한 산업에서 응용됩니다.
행성 기어의 구성 요소
행성 기어의 기능을 이해하려면 시스템을 구성하는 주요 구성 요소에 대해 잘 아는 것이 필수적입니다.
썬 기어
선기어는 행성기어가 회전하는 중심기어입니다. 일반적으로 입력기어이며 행성기어와 맞물립니다.
플래닛 기어
플래닛 기어는 선 기어 주위를 공전하는 중간 기어입니다. 캐리어에 의해 제자리에 고정되고 선 기어와 링 기어 모두와 맞물립니다.
링 기어
링 기어는 행성 기어를 둘러싼 가장 바깥쪽 기어입니다. 행성 기어와 맞물리는 안쪽을 향한 이빨이 있습니다. 링 기어는 원하는 것에 따라 고정되거나 출력으로 사용되거나 회전할 수 있습니다. 기어비 그리고 신청.
반송파
캐리어는 행성 기어를 제자리에 고정하고 태양 기어 주위를 회전할 수 있게 해주는 구성 요소입니다. 고정될 수도 있고, 입력으로 제공될 수도 있고, 시스템의 출력이 될 수도 있습니다.
행성 기어의 작동 원리
행성 기어 시스템에서는 태양 기어, 행성 기어, 링 기어가 함께 작동하여 동력을 전달하고 원하는 기어비를 달성합니다. 입력은 태양 기어, 링 기어 또는 캐리어에 적용할 수 있으며 나머지 구성 요소 중 하나는 고정된 상태로 유지됩니다. 그런 다음 출력은 세 번째 구성 요소에서 가져옵니다.
입력이 회전하면 행성 기어가 태양 기어를 중심으로 회전하여 태양 기어와 링 기어와 맞물립니다. 이 동작으로 인해 출력 구성 요소가 각 기어의 이빨 수와 고정 구성 요소에 따라 입력과 다른 속도로 회전합니다.
행성계의 기어비
행성계의 기어비는 선기어, 행성기어, 링기어의 이빨 수에 따라 결정됩니다. 다양한 구성 요소를 고정하고 이빨 수를 변경함으로써 단일 행성기어 세트 내에서 광범위한 기어비를 달성할 수 있습니다.
기어비를 계산하려면 다음 공식을 사용할 수 있습니다.
기어비 = (링기어의 이빨 수 + 선기어의 이빨 수) / 선기어의 이빨 수
고정된 구성 요소(선기어, 캐리어 또는 링 기어)를 변경하면 다른 기어비와 출력 방향을 얻을 수 있습니다.
단순 행성계 대 복합 행성계
| 아래 | 단순 행성계 | 복합 행성계 |
|---|---|---|
| 기어 배열 | 단일 태양, 링 및 행성 기어 세트 | 다중 태양기어, 링기어 및/또는 행성기어 세트 |
| 기어비 | 치아 수에 따라 결정되는 고정 비율 | 기어 세트를 결합하여 다양한 비율 가능 |
| 토크 용량 | 단일 기어 세트로 제한됨 | 더 높은, 여러 세트에 분산됨 |
| 효율성: | 높고 최소한의 기어링 손실 | 추가 메시로 인해 약간 감소 |
| 복잡성 | 부품이 적고 설계 및 조립이 더 간단합니다. | 더욱 복잡한 설계 및 조립 |
| 어플리케이션 | 단일 속도 드라이브, 저비율 요구 사항 | 다중 속도 드라이브, 넓은 비율 범위 |
행성계의 비전통적 기어 프로파일
대부분의 행성 기어는 표준 인벌류트 톱니 프로파일을 사용하지만, 일부 응용 프로그램은 비전통적인 기어 프로파일의 이점을 얻을 수 있습니다. 여기에는 다음이 포함됩니다.
- 사이클로이드 기어: 진동과 소음이 적어 고속 응용 분야에 적합합니다.
- 하모닉 기어: 소형 패키지로 높은 기어비를 제공하며, 로봇공학 및 항공우주 응용 분야에 이상적입니다.
- 랜턴 기어: 간단한 설계와 쉬운 제조성으로 인해 저속, 고토크 응용 분야에 사용됩니다.
행성 기어의 장점
높은 토크 밀도
행성 기어는 부하가 여러 행성 기어에 분산되기 때문에 다른 기어 시스템에 비해 높은 토크 밀도를 제공합니다. 이를 통해 높은 토크를 전달할 수 있는 컴팩트한 설계가 가능합니다.
컴팩트 한 디자인
행성계에 기어를 동심원으로 배열함으로써 컴팩트한 설계가 가능해지므로 공간이 제한된 분야에 적합합니다.
다양한 기어비
다양한 구성 요소를 고정하고 이빨 수를 변경함으로써 행성 기어는 단일 기어 세트 내에서 광범위한 기어비를 달성할 수 있습니다.
고효율
행성 기어는 여러 개의 행성 기어 사이에 하중을 분담하여 개별 기어 이빨에 가해지는 하중을 줄여 높은 효율성을 보입니다.
행성 기어의 단점
복합 디자인
행성 기어 시스템은 더 간단한 기어 배열에 비해 설계 및 분석이 더 복잡합니다. 적절한 설계에는 기어 비율, 하중 분포 및 베어링 선택을 신중하게 고려해야 합니다.
더 높은 제조 비용
행성 기어의 복잡성은 더 간단한 기어 시스템에 비해 제조 비용이 더 높습니다. 최적의 성능을 위해서는 정밀한 가공과 엄격한 공차가 필수적입니다.
고르지 않은 마모의 가능성
행성 기어 사이의 불균일한 하중 분포는 불균일한 마모로 이어질 수 있으며, 시스템의 수명을 단축시킵니다. 적절한 설계와 재료 선택은 이 문제를 완화하는 데 도움이 될 수 있습니다.
행성 기어의 응용
자동차 변속기
행성 기어는 컴팩트한 설계와 광범위한 기어비를 제공할 수 있는 능력으로 인해 자동 변속기에 일반적으로 사용됩니다.
로보틱스
행성 기어의 높은 토크 밀도와 컴팩트한 디자인은 로봇 팔, 다리와 같은 로봇 응용 분야에 적합합니다.
Aerospace
행성 기어는 높은 토크 밀도와 신뢰성이 중요한 항공기 및 우주선에 적용됩니다.
중장비
행성 기어는 컴팩트한 패키지로 높은 토크를 전달할 수 있는 능력 덕분에 건설 장비, 농업 기계, 광산 장비에 사용됩니다.
행성 기어 대 다른 기어 시스템
| 아래 | 유성 기어 | 평행 축 기어 | 베벨 기어 |
|---|---|---|---|
| 토크 밀도 | 높음 | 보통 | 보통 |
| 효율성: | 높음 | 높음 | 보통 |
| 축 정렬 | 동심 | 오프셋 평행 | 각도 (일반적으로 90°) |
| 속도 비율 | 넓은 범위 | 보통 | 보통 |
| 크기 / 무게 | 콤팩트 | 확대 | 보통 |
| 일반적인 용도 | 높은 토크, 컴팩트한 드라이브 | 일반 동력 전달 | 각도별 동력 전달 |
제조 기술
기어 제조 방법
행성 기어 구성품의 제조에는 일반적으로 호빙, 성형, 브로칭과 같은 공정이 포함됩니다.
- 호빙은 호브라고 알려진 나선형 절삭 공구를 사용하여 작업물에 점진적으로 이빨을 절삭하는 생성 공정입니다. 이 방법은 선 기어와 플래닛 기어를 포함한 외부 기어를 제조하는 데 널리 사용됩니다.
- 셰이핑은 왕복 공구를 사용하여 기어 이빨을 절단하며, 내부 및 외부 기어 모두에 적합합니다.
- 반면 브로칭은 여러 개의 이빨을 가진 절삭 도구를 사용하여 한 번의 패스로 재료를 제거하므로 생산에 효율적인 방법입니다. 내부 기어 링기어와 같습니다.
열처리 및 표면 마무리
행성기어 구성품의 강도, 내구성 및 내마모성을 강화하기 위해 탄소침탄, 질화 및 유도경화와 같은 열처리 공정이 일반적으로 사용됩니다.
- 침탄처리는 기어의 표면층에 탄소를 확산시킨 후 담금질과 템퍼링을 거쳐 단단하고 내마모성 표면과 튼튼한 핵심을 얻는 과정입니다.
- 질화는 또 다른 표면 경화 공정으로, 질소를 기어 표면으로 확산시켜 피로 강도와 내마모성을 향상시킵니다.
- 유도 경화는 기어의 특정 부분(예: 이빨 표면)을 선택적으로 가열하고 급냉하여 더 부드럽고 연성이 더 좋은 핵심 부분을 유지하면서 경화된 층을 생성합니다.
연삭 및 연마와 같은 표면 마무리 작업은 필요한 표면 품질, 치수 정확도 및 치아 프로필 수정을 달성하기 위해 수행됩니다.
- 연삭은 소량의 재료를 제거하고 기어 이빨의 표면을 매끄럽고 정밀하게 마감하는 데 사용됩니다.
- 정밀한 마무리 공정인 호닝은 표면 품질을 더욱 향상시키고 남아 있는 불규칙성을 제거합니다.
