Les réducteurs des éoliennes sont conçus pour une durée de vie de 20 ans, pourtant beaucoup tombent en panne en moins de cinq ans. La cause première réside rarement dans les engrenages eux-mêmes, mais plutôt dans la répartition des rapports entre les étages et dans la manière dont les charges de fonctionnement s'accumulent à chaque point d'engrènement. Un réducteur à deux étages multiplie le couple sur deux engrenages successifs, et la difficulté pratique consiste à calculer le rapport cumulé, à quantifier les pertes d'efficacité par étage et à choisir l'architecture appropriée.
Comment la puissance circule dans une réducteur à deux étages
La puissance entre par l'arbre d'entrée à la vitesse du moteur et traverse deux engrenages successifs avant d'atteindre l'arbre de sortie. À chaque engrenage, la vitesse diminue et le couple augmente selon le rapport de réduction de l'étage. Un premier étage avec un rapport de 4:1 suivi d'un second étage avec un rapport de 5:1 donne un rapport global de 20:1 — il faut multiplier, et non additionner.
Le premier étage présente la vitesse la plus élevée et le couple le plus faible. Les roulements y subissent les charges rotationnelles les plus importantes, mais des forces tangentielles modérées. Le deuxième étage inverse cette situation : la vitesse étant déjà réduite, les charges sur les dents augmentent sensiblement.
Une erreur de calcul courante mérite d'être soulignée. L'ajout d'une roue intermédiaire (fouloir) entre les étages modifie le sens de rotation, mais ne change pas le rapport de transmission global. Ce dernier dépend uniquement des dimensions des engrenages d'entrée et de sortie. J'ai examiné des conceptions où des ingénieurs avaient ajouté une roue intermédiaire de 40 dents dans l'espoir de modifier la vitesse ; or, cela n'a rien changé, si ce n'est l'entraxe des arbres. calcul du régime de la réducteur.
Les roulements du premier étage doivent supporter un fonctionnement à haute vitesse, tandis que ceux du second étage supportent les charges radiales et axiales accrues dues à un couple plus élevé. Négliger cette distinction conduit à des roulements sous-dimensionnés à un étage, et donc à une défaillance prématurée à l'étage concerné.
Planétaire vs Hélicoïdal : Deux architectures, des compromis différents
Les deux architectures dominantes à deux étages — planétaire et hélicoïdale à arbres parallèles — partagent le même principe de multiplication des rapports, mais diffèrent par le chemin de puissance, la répartition de la charge et l'adéquation à l'application.
Réducteurs planétaires à deux étages
Un étage planétaire répartit la charge sur plusieurs satellites en prise simultanée avec un pignon solaire et une couronne. Le couple étant partagé par trois ou quatre satellites, chaque dent supporte une fraction de la charge totale, ce qui explique pourquoi les configurations planétaires permettent d'atteindre une densité de couple bien supérieure dans un format compact.
Un étage planétaire unique peut atteindre un rapport de réduction maximal d'environ 10:1. Dans un réducteur planétaire à deux étages, le porte-satellites du premier étage entraîne le pignon solaire du second, produisant des rapports de réduction allant de 9:1 (3 x 3) à 100:1 (10 x 10). L'alignement coaxial des entrées et sorties élimine les configurations à arbres décalés, un avantage crucial pour les servomoteurs, les articulations robotiques et les équipements mobiles où l'espace est limité.
Le compromis réside dans la complexité du diagnostic. Les défaillances des paliers planétaires sont plus difficiles à détecter et plus coûteuses à réparer que les défaillances des arbres parallèles. J'ai travaillé sur un réducteur planétaire à deux étages de 800 CV provenant d'une mine de charbon, avec un rapport de 40.173:1 à une vitesse d'entrée de 1 800 tr/min. Après le remplacement d'un palier, un test de rotation post-réparation a révélé des impacts audibles. L'analyse vibratoire a localisé le défaut à 704.6 CPM, la fréquence de passage des planétaires, une fréquence d'excitation spécifique. architectures de réducteurs planétairesUn fragment de bague de roulement s'était incrusté dans une dent de la couronne dentée. Sans cette signature vibratoire spécifique au train planétaire, le défaut aurait continué à fonctionner et aurait détruit la réducteur en quelques semaines.
Réducteurs hélicoïdaux à deux étages
Les réducteurs à engrenages hélicoïdaux à arbres parallèles utilisent deux paires d'engrenages hélicoïdaux montées sur des arbres parallèles. Cette disposition décalée des arbres rend ces réducteurs physiquement plus volumineux que leurs équivalents planétaires à rapport de réduction égal, mais leur maintenance est simple : il est possible d'inspecter et de remplacer chaque paire d'engrenages individuellement sans démonter l'ensemble du réducteur.
Le rendement par étage des réducteurs à engrenages hélicoïdaux atteint 97 à 98 %, et 94 à 96 % sur deux étages. Nos réducteurs hélicoïdaux des séries R et K sont disponibles en configurations à deux et trois étages, couvrant des plages de rapports adaptées à la plupart des applications d'entraînement de convoyeurs, mélangeurs et pompes. Les réducteurs hélicoïdaux dominent les installations industrielles car la plupart des machines fonctionnent dans la plage de vitesse et de couple où la géométrie à arbres parallèles offre la solution la plus économique.
Pour les applications nécessitant à la fois un rapport élevé et une disposition d'arbre en ligne, les combinaisons hélicoïdales-coniques (série K) placent un étage conique et un étage hélicoïdal en série, ajoutant une rotation d'arbre de 90 degrés que les configurations planétaires ne peuvent pas fournir sans matériel de couplage supplémentaire.
Calculs de conception : rapport, rendement et couple
Ratio global et répartition des étapes
Le ratio global est simple : i_total = i_1 x i_2. La question plus complexe est de savoir comment répartir un ratio donné entre les différentes étapes.
Pour les réducteurs à engrenages hélicoïdaux à axes parallèles, le rapport de transmission maximal par étage est d'environ 5:1 avant que la forme des dents ne se dégrade et n'entraîne des rapports de contact inacceptables. William McVea, ingénieur, recommande, dans un article du magazine Gear Solutions, la méthode de la racine cubique pour les systèmes à trois étages : pour un rapport de 35:1, prendre la racine cubique (3.27:1 par étage) comme point de départ équilibré. Pour les systèmes à deux étages, c'est la racine carrée qui s'applique. Un objectif de 20:1 devient alors environ 4.47:1 par étage.
Cette approche équilibrée (rapports égaux par étage) minimise la masse totale des engrenages et assure une contrainte constante sur les dents. Une répartition asymétrique, comme 2:1 et 10:1, surcharge le deuxième étage tandis que le premier fonctionne à peine. Conformément aux normes AGMA, le facteur de service doit alors tenir compte de cette charge déséquilibrée, ce qui impose un châssis plus grand pour l'étage surchargé et annule tout avantage en termes d'encombrement.
Effet cumulatif
Le rendement d'un compresseur hélicoïdal à un étage est de 98 à 99 %. Le rendement d'un compresseur à deux étages n'est pas « également de 98 % ». Il s'agit d'une somme : 0.98 x 0.98 = 0.96, soit 96 % au mieux. Chaque étage supplémentaire multiplie les pertes.
| Configuration | Efficacité par étape | Globalement en deux étapes | Globalement en trois étapes |
|---|---|---|---|
| Hélicoïdal | 97 to 98 % | 94 to 96 % | 91 to 94 % |
| Planétaire | 96 to 97 % | 92 to 94 % | 88 to 91 % |
Ces valeurs déterminent le dimensionnement du moteur. Un réducteur à deux étages avec un rendement de 96 % et entraînant une charge de 10 kW nécessite une puissance d'entrée de 10.4 kW. Un modèle avec un rendement de 92 % requiert 10.9 kW. Sur des milliers d'heures de fonctionnement, cet écart se traduit par une augmentation de la consommation d'énergie et de la chaleur que le système de lubrification doit dissiper.
La qualité des engrenages détermine directement leur position dans ces plages de classement. Un engrenage de classe de précision ISO 6 se situe dans la partie supérieure, un engrenage de classe ISO 10 dans la partie inférieure. Je spécifie toujours la classe de précision des engrenages avant de valider toute commande. calcul du facteur de service, car une différence d'efficacité de 2 % au niveau de l'engrènement se répercute sur la température des paliers, le taux de dégradation de l'huile et, en fin de compte, la durée de vie de la réducteur.

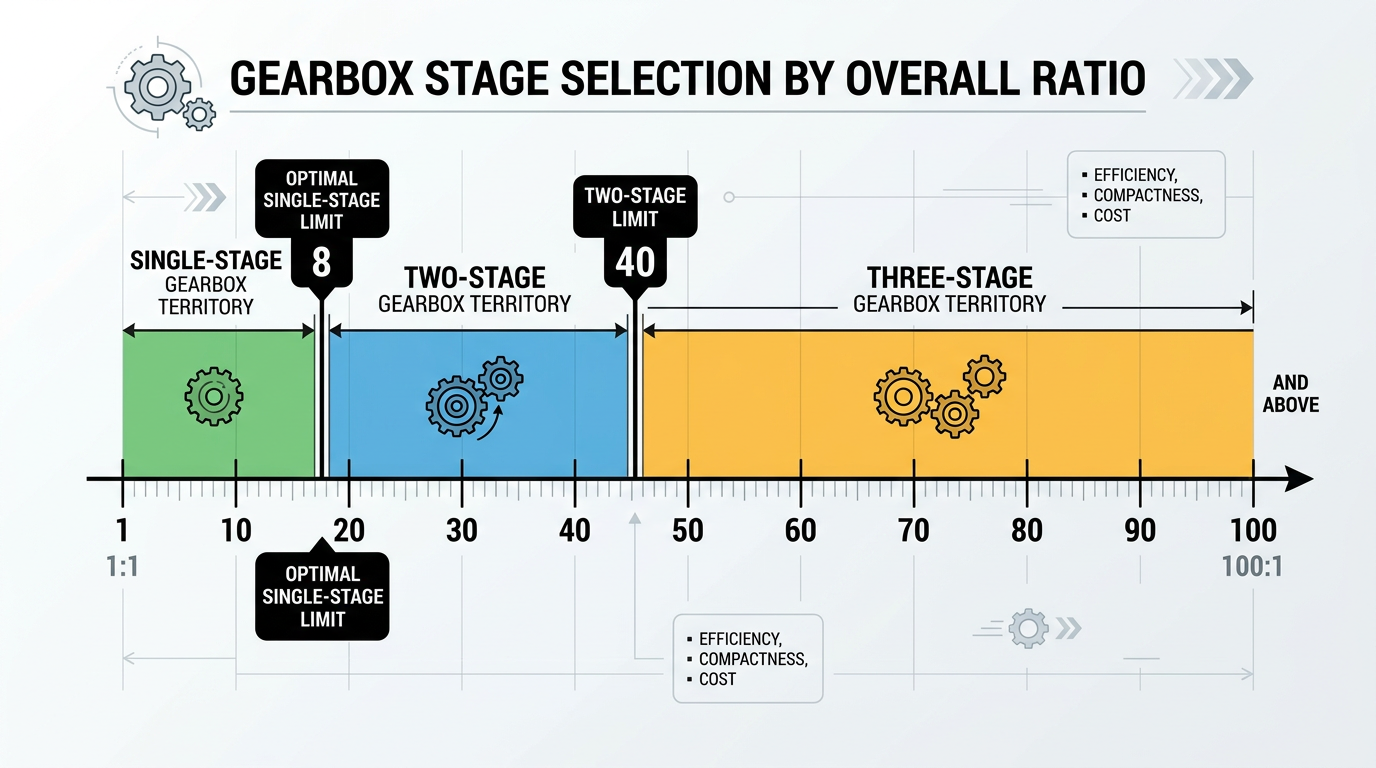

Système à deux ou trois étapes : quand ajouter une étape supplémentaire ?
Le choix entre deux et trois étapes ne relève pas d'une préférence, mais de la question de savoir à quel point le rapport par étape pousse la géométrie de la dent au-delà des limites de sécurité.
Limites à rapport hélicoïdal
Pour les réducteurs à engrenages hélicoïdaux, les limites sont claires. En dessous d'un rapport global de 6:1, un seul étage assure le fonctionnement avec un rendement de 98 à 99 %. Entre 6:1 et environ 25:1, deux étages maintiennent chaque étage sous la limite pratique de 5:1. Au-delà de 25:1, dans une configuration à deux étages, au moins un étage doit dépasser 5:1 : le taux de contact des dents diminue, les contraintes de flexion augmentent et le bruit s'accroît.
Une exigence de 48:1 pourrait indiquer qu'une division de 6.9:1 x 6.9:1 est théoriquement réalisable. Je recommande la solution en trois étapes. La contrainte sur la dent à 6.9:1 dépasse la plage acceptable pour les angles d'hélice standard, et double boite de vitesses Ce rapport réduit la durée de vie des roulements en dessous des limites acceptables pour les applications à service continu.
Limites du rapport planétaire et compromis d'efficacité
Les réducteurs planétaires repoussent considérablement les limites des réducteurs à deux étages. Avec un rapport de réduction maximal de 10:1 par étage, deux étages planétaires atteignent 100:1 avant qu'un troisième étage ne soit nécessaire. C'est pourquoi les configurations planétaires dominent les applications compactes à rapport de réduction élevé, telles que les entraînements de treuils, les mécanismes d'orientation et les réducteurs planétaires de la série P dans les systèmes de positionnement de charges lourdes.
La perte d'efficacité liée à l'ajout d'un troisième étage hélicoïdal est réelle, mais souvent surestimée. Passer de deux étages à 96 % à trois à 94 % représente une perte de 2 points de pourcentage. Cependant, l'amélioration de la marge de sécurité, au détriment de la sollicitation excessive des dents, prolonge la durée de vie des roulements, réduit les vibrations et allonge les intervalles de vidange. Le coût total de possession est plus souvent avantageux pour le troisième étage que ne le suggère le seul chiffre d'efficacité.
Le dimensionnement commence par la répartition des ratios.
Un réducteur à deux étages est composé de deux engrenages interdépendants. Le défi technique consiste à répartir le rapport de réduction total, la charge thermique et les contraintes sur les roulements entre ces engrenages. Pour tout dimensionnement, commencez par calculer la racine carrée du rapport de réduction pour deux étages. Vérifiez ensuite que chaque étage respecte la limite admissible pour le type d'engrenage utilisé et assurez-vous qu'aucun étage ne fonctionne à plus de 80 % de sa contrainte nominale. Si l'un des étages dépasse ce seuil, passez à un réducteur à trois étages avant d'envisager un changement de taille de bâti. Ajouter un étage coûte presque toujours moins cher que de passer directement au bâti supérieur.
