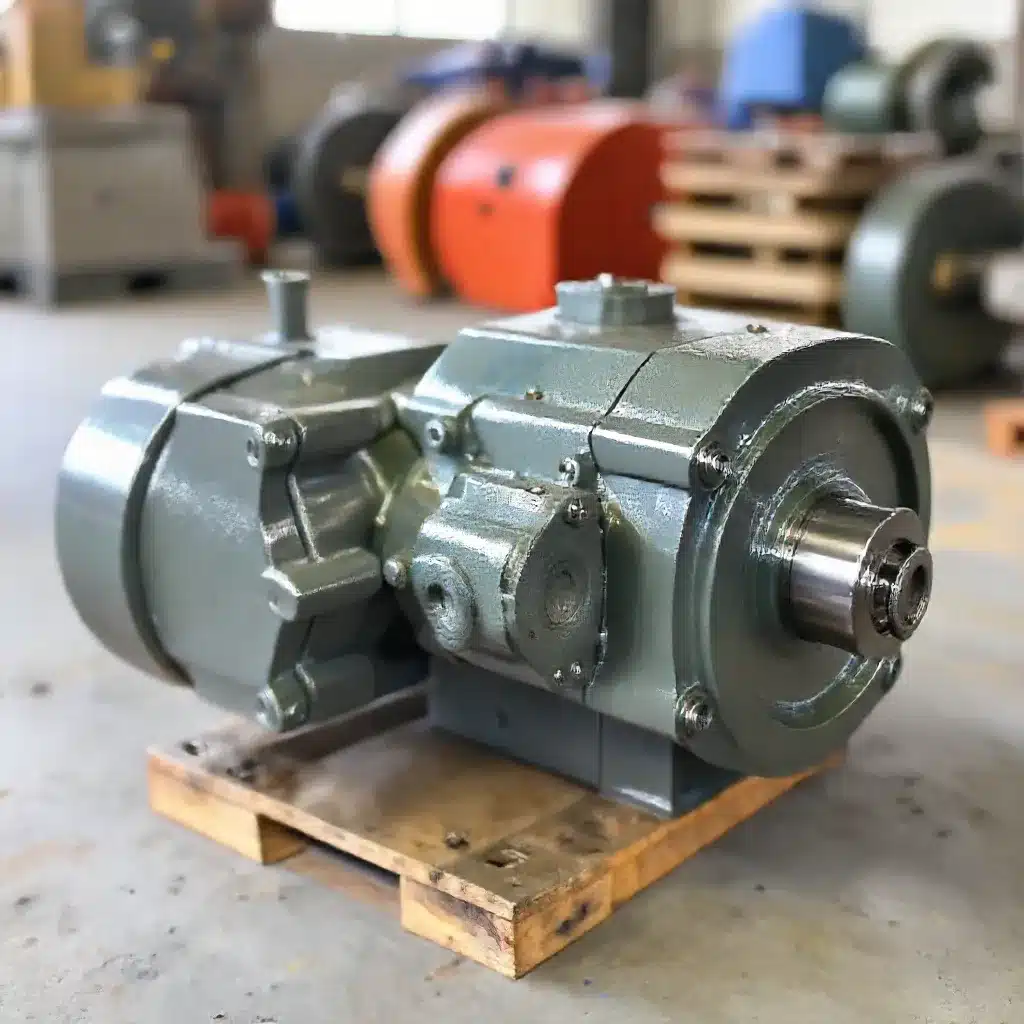

La mayoría de los especificadores asumen que una reductores de engranajes perpendicular pierde aproximadamente un 30 % de eficiencia en comparación con una unidad en línea. Para un engranaje helicoidal con una relación de 100:1, esta cifra es correcta. Para un engranaje helicoidal-cónico con la misma relación, la diferencia real es de entre 1 y 4 puntos porcentuales.
Esa división —sinfín frente a helicoidal-bisel— es la decisión de selección que el mercado simplifica a una sola categoría de "ángulo recto". Una vez separadas, la elección entre un engranaje helicoidal de ejes paralelos en línea y una unidad de ángulo recto —helicoidal-bisel, sinfín o espiral-bisel— se reduce a tres cuestiones de ingeniería.
¿La geometría de su máquina obliga a una entrada de 90 grados? ¿Cuánta eficiencia real se pierde con esa configuración? ¿Y dónde se produce el cambio en la curva de par en relación con su factor de servicio?
Cuando se impone o se elige una disposición de ejes perpendiculares
La orientación del eje es una limitación mecánica antes que una preferencia de ingeniería. En una cinta transportadora cuyo eje de la polea de cabeza es perpendicular a la superficie de montaje del motor, no hay opción: se impone un ángulo recto. En una mezcladora de eje vertical accionada por un motor TEFC horizontal estándar, también se impone un ángulo recto.
Una opción es un alimentador de tornillo sin fin donde el motor y el sinfín comparten un eje, o un transportador con accionamiento trasero y espacio para montaje coaxial. En ese caso, la configuración en línea supera con creces en eficiencia y densidad de par.
La pregunta clave antes de especificar nada es: ¿puedo montar este motor coaxialmente o el eje accionado ya está a 90 grados con respecto a la única superficie de montaje disponible? Si la respuesta es "ya está a 90 grados", olvídese del debate sobre la eficiencia: está eligiendo entre subtipos de eje recto, no entre eje en línea y eje recto.
Los especificadores que omiten esta clasificación optan por el ángulo recto por costumbre y renuncian innecesariamente a 3 o 4 puntos de eficiencia en accionamientos de geometría elegida. Guía de la reductores de engranajes de transmisión en ángulo recto Desglosa la geometría del subtipo (bisel helicoidal, gusano, bisel espiral) una vez que su diseño se clasifica como forzado.
La brecha de eficiencia se debe al tipo de engranaje, no a la configuración.
La eficiencia de los engranajes por etapa depende del tipo de engranaje, no de si los ejes son paralelos o perpendiculares. Los engranajes helicoidales alcanzan entre el 94 % y el 98 % de su eficiencia por etapa. Los engranajes cónicos espirales alcanzan entre el 95 % y el 99 %, los cónicos rectos entre el 93 % y el 97 %, y los de tornillo sin fin entre el 50 % y el 90 %.
El rango de los gusanos depende de la proporción y no es lineal. Con una proporción de 5:1 a 10:1, la eficiencia de los gusanos supera el 85%; con una proporción de 100:1, se reduce drásticamente al 50%.
El sistema helicoidal-biselado mantiene una eficiencia del 95 % o superior en el mismo rango de relación, ya que transmite la energía mediante contacto rodante, no deslizante; el mismo principio que hace que un rodamiento de bolas sea más eficiente que un casquillo liso. El sistema sin fin es la excepción con esa curva de colapso.
La eficiencia de cada etapa también se acumula de forma multiplicativa. Una unidad helicoidal de dos etapas con una eficiencia del 97% por etapa ofrece una eficiencia total de 0.97 × 0.97 = 94.1%.
Un ángulo recto con bisel helicoidal añade una etapa de bisel sobre una base helicoidal en línea, lo que supone un coste de 2 a 3 puntos. Por lo tanto, un bisel helicoidal de la serie K al 95 % se mantiene dentro de un margen de 1 a 4 puntos respecto a un bisel en línea de la serie R al 97 % o 98 %.
Según las normas AGMA 2101 e ISO 6336, la eficiencia de estas etapas se deriva de los coeficientes de fricción y la mecánica de contacto. Cuando un proveedor indique una eficiencia del 98 %, verifique que se trate de la eficiencia por etapa bajo la carga especificada, y no de la lectura de la placa de características al 50 % de carga.
| Tipo de engranaje | Eficiencia por etapa | Rango de relación típico | Configuration |
|---|---|---|---|
| Helicoidal (serie R/MD) | 94-98% | 1.3:1 a 16,200:1 | En línea: |
| Bisel espiral (serie Z) | 95-99% | 1:1 a 6:1 | En ángulo recto |
| Bisel helicoidal (serie K/MJ) | 95-97% | 6:1 a 200:1 | En ángulo recto |
| Bisel recto | 93-97% | 1:1 a 5:1 | En ángulo recto |
| Gusano (serie NMRV) | 50-90% | 5:1 a 100:1+ | En ángulo recto |
El impacto económico de la diferencia solo importa cuando se acumula. Consideremos un variador de 15 kW funcionando las 24 horas del día, los 7 días de la semana. Un engranaje helicoidal-bínico al 95 % consume 15.8 kW en la toma de corriente; un engranaje helicoidal al 50 % con una reducción de alta relación consume 30 kW.
A 0.10 $/kWh y 8,760 horas al año, eso supone aproximadamente 12 500 $ anuales en electricidad que se puede gastar o no. Comparando una turbina helicoidal con un 95 % de eficiencia con una turbina helicoidal en línea con un 97 %, el mismo cálculo arroja un ahorro inferior a 300 $ anuales, una diferencia mínima en una decisión de inversión en equipos.
La penalización de eficiencia se encuentra en el diseño tipo gusano, no en el de ángulo recto. Esa curva de costos también replantea la pregunta de "¿qué es mejor, gusano o bisel helicoidal?".
Para accionamientos de servicio continuo y alta relación de transmisión (transportadores, accionamientos de clarificadores, trituradoras), la serie K de engranajes helicoidales cónicos amortiza la prima de inversión en un plazo de 12 a 24 meses en comparación con un tornillo sin fin de la misma relación. Para aplicaciones intermitentes, de baja relación y autoblocantes (pequeños polipastos, topes ajustables), el tornillo sin fin sigue siendo la solución adecuada, ya que la eficiencia rara vez se ve comprometida y el comportamiento autoblocante ofrece un valor real en términos de seguridad.
Densidad de par en N·m reales
Las configuraciones de ángulo recto manejan el par de torsión de forma comparable a las configuraciones en línea en la gama industrial de servicio pesado, siempre que se seleccionen correctamente los tipos de engranajes. Las unidades helicoidales en línea de la serie R abarcan aproximadamente de 5,987 a 64 401 N·m con relaciones de reducción de hasta 16 200:1, según los rangos publicados actualmente. Las unidades helicoidales-cónicas de ángulo recto de la serie K alcanzan hasta 50 000 N·m según los datos del catálogo actual para tamaños de bastidor comparables.
La envolvente de eje recto de una unidad en línea proporciona una densidad de par ligeramente mayor por unidad de volumen. La ausencia de una etapa de biselado con cambio cónicos implica menos vías de pérdida internas y menos concentradores de tensión en la interfaz de engranaje.
Pero la simplificación de que "los motores en línea soportan un par mucho mayor", que repite el contenido comparativo genérico, se desmorona cuando se ponen cifras reales sobre el papel. Un motor de la serie K de 50,000 N·m y uno de la serie R de 35,000 a 64,000 N·m están en el mismo rango de capacidad, solo que en diferentes dimensiones. reductoress de engranajes helicoidales en línea Esta referencia abarca los tamaños de bastidor R/MD, los patrones de montaje y las familias de relaciones que respaldan estos valores de par.
Los límites de NMRV para engranajes helicoidales son mucho más bajos: las unidades NMRV típicas tienen un límite inferior a 10 000 N·m en bastidores de hierro fundido. Por eso, la diferencia entre engranajes helicoidales y cónicos también se refleja en la columna de densidad de par.
Si el accionamiento del cabezal de la cinta transportadora requiere 30 000 N·m y el diseño exige un ángulo recto, el tornillo sin fin ni siquiera es una opción. La decisión se reduce a elegir entre el engranaje helicoidal de la serie K y el engranaje espiral de la serie Z, y esto depende de la relación de transmisión y la velocidad de entrada, no de la topología.
Antes de basarse en el valor nominal N·m, tenga en cuenta que su cálculo debe incluir el factor de servicio K1 × K2, no solo el valor nominal del motor. Un motor de 15 kW sometido a una carga de alta vibración en un transportador de tornillo requiere un factor K de 1.5 a 2.0, lo que duplica el par motor necesario en la reductores de engranajes.
Las unidades de ángulo recto con etapas de bisel de acero forjado soportan mejor las cargas de impacto que las unidades de tornillo sin fin con carcasa de aluminio en el mismo bastidor. Esta es otra razón por la que la distinción entre tornillo sin fin y bisel helicoidal es importante, más allá de la mera eficiencia.
Selección de reductores en línea o en ángulo recto según la aplicación de accionamiento.
La tabla de decisiones que se muestra a continuación relaciona la topología con la máquina accionada, en lugar de con "aplicaciones" genéricas. Cada fila refleja una clasificación entre forzada y elegida, un rango de relación realista y el perfil de eficiencia más par que requiere la aplicación.
| Aplicación | Diseño | Topología recomendada | Por qué |
|---|---|---|---|
| Cinta transportadora para minería (larga distancia, alto par motor) | Perpendicular forzada (polea de cabeza) | Bisel helicoidal K/MJ (o MTH de alta resistencia) | 95% de eficiencia, funcionamiento continuo (24/7), clase de 50,000 N·m |
| accionamiento auxiliar de la laminadora de acero | Coaxial elegido | Helicoidal en línea R/MD | Eficiencia del 97-98%, hasta 64,000 N·m |
| Mezcladora de aceite de palma serie M | Impulsado (vertical) | bisel helicoidal K/MJ | Fuerzas de eje vertical en ángulo recto, 95% de eficiencia |
| Gato de tornillo / Accionamiento de elevación SWL-JWM | Salida vertical forzada | Gusano NMRV (se requiere autobloqueo) | El sistema de autobloqueo evita el retroceso bajo carga estática. |
| Cinta transportadora de línea de envasado (ciclo corto) | A menudo se elige el coaxial | Helicoidal en línea R/MD | Relación baja (<20:1), flexibilidad de diseño, rentable |
| Sistema de aireación/clarificación de aguas residuales | Salida vertical forzada (de baja velocidad) | bisel helicoidal K/MJ | Compuestos de alta eficiencia y servicio continuo con alta relación de compresión. |
El patrón de selección en esta tabla es consistente. Para aplicaciones de ángulo recto forzado y servicio continuo, el engranaje helicoidal K/MJ ofrece una mayor eficiencia en relación con su vida útil. Para accionamientos de ángulo recto autoblocantes o de servicio intermitente, el engranaje helicoidal NMRV sigue siendo una opción viable a pesar de su menor eficiencia.
Para geometría coaxial elegida, la helicoidal R/MD en línea es la predeterminada a menos que una restricción de par o envolvente específica la anule. Una cuestión de subtipo relacionada —bisel helicoidal versus bisel espiral versus hipoide para la misma disposición perpendicular forzada— se trata en el reductores de engranajes de ángulo recto frente a reductores de engranajes de ángulo recto comparación, con la geometría específica para cada tipo de engranaje que hay detrás de cada opción.
El veredicto sobre las reductoress de engranajes en línea frente a las de ángulo recto
La dicotomía de que "en línea es más eficiente, en ángulo recto es más compacto" es un estereotipo de la era de los gusanos. En términos numéricos, un motor de la serie K en ángulo recto con bisel helicoidal sacrifica de 1 a 4 puntos de eficiencia a cambio de una salida de 90 grados diseñada específicamente, no los 30 puntos que implica dicha dicotomía.
La decisión final tiene tres puntos clave. Clasifique su configuración como forzada o elegida. Adapte el tipo de engranaje a su ciclo de trabajo y relación: tornillo sin fin solo para aplicaciones autoblocantes o intermitentes, engranaje helicoidal-cónico para aplicaciones de ángulo recto de servicio continuo, y engranaje helicoidal en línea para aplicaciones coaxiales.
Luego, dimensione en función del par ajustado al factor de servicio, no de la potencia nominal del motor. Una vez definida la topología, el siguiente paso es realizar los cálculos de par y térmicos en función de su ciclo de trabajo real; una decisión de topología sin un cálculo de dimensionamiento previo resulta en una reductores de engranajes mal diseñada.
