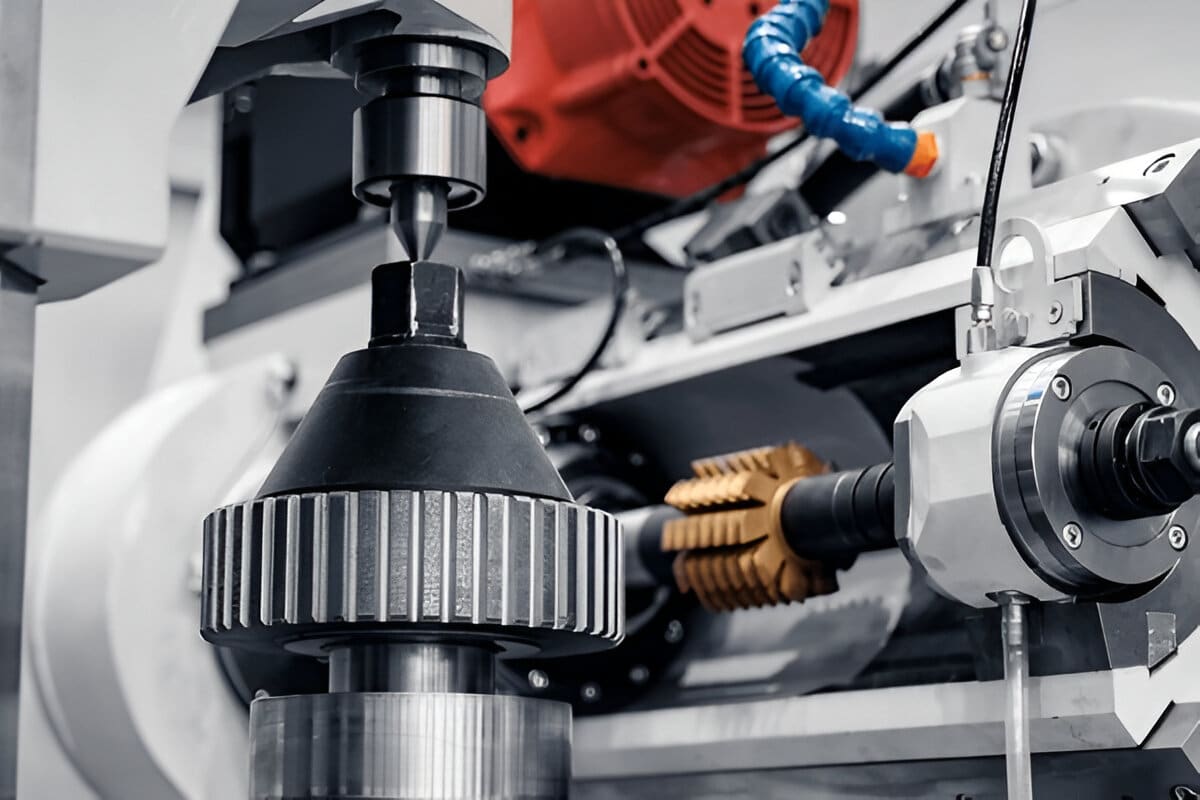

Un husillo de engranajes transmite par entre una fuente de accionamiento y el equipo accionado mediante el engranaje de los dientes; este término engloba dos componentes fundamentalmente diferentes. En aplicaciones de laminación, los acoplamientos de husillo de engranajes manejan un par de 120 a 270 kNm, conectando los motores de accionamiento con los rodillos de trabajo. En aplicaciones de máquinas herramienta, los husillos accionados por engranajes utilizan un tren de engranajes para proporcionar un par elevado a 2,000-8,000 RPM en operaciones de corte pesadas. Confundir ambos conceptos da lugar a errores de especificación que ninguna revisión de ingeniería detecta fácilmente.
Las referencias existentes o bien le venden un acoplamiento o le ayudan a elegir un husillo CNC. Ninguna explica el componente en sí: qué hace mecánicamente, en qué se diferencian los dos tipos o por qué los ingenieros de mantenimiento necesitan distinguir un husillo de engranajes de un eje de engranaje.
Cómo funciona un husillo de engranajes
Los husillos de engranajes transmiten potencia de rotación mediante el acoplamiento de los dientes entre los elementos de engranaje correspondientes: una jaula (dientes externos) y un casquillo (dientes internos) en los diseños de acoplamiento, o un tren de engranajes de varias etapas en los diseños de máquinas herramienta.
Tipo de acoplamiento
Un acoplamiento de husillo conecta dos ejes que no están perfectamente alineados. La jaula dentada externa engrana con el casquillo dentado interno, y el perfil dentado abombado permite una desalineación angular de hasta +/- 3 grados, manteniendo la transmisión del par. Las juntas de centrado esféricas impiden la transferencia de cargas radiales al equipo conectado, algo fundamental en las laminadoras, donde las cargas de impacto se producen en el momento en que el material entra en el espacio entre los rodillos.
Los dispositivos de centrado sellados retienen la grasa dentro del acoplamiento, y los sellos avanzados impiden la entrada de agua y cascarilla de laminación. El cálculo del par debe incluir el factor de amplificación cuando el material entra en contacto con los rodillos por primera vez, ya que esta carga transitoria puede superar el par en estado estacionario entre dos y tres veces.
Tipo de máquina herramienta
Un husillo accionado por engranajes utiliza un tren de engranajes de precisión —generalmente de dos o tres etapas de engranajes endurecidos y rectificados— para reducir la velocidad del motor y multiplicar el par motor. El tren de engranajes se encuentra dentro de la carcasa del husillo, entre el motor y la punta del husillo. Unos cojinetes precargados soportan el eje del husillo, y todo el conjunto funciona en un baño de aceite o en un sistema de lubricación por circulación.
La ventaja mecánica reside en las relaciones de transmisión. Un motor que gira a 6,000 RPM mediante un tren de engranajes de 3:1 transmite 2,000 RPM al husillo con el triple de par motor. Según las normas AGMA, la clase de precisión de estos engranajes internos determina directamente la excentricidad del husillo, la capacidad de acabado superficial y las características de vibración.
Acoplamientos de husillo con engranajes frente a husillos de máquina accionados por engranajes
Uno funciona a un par de 850 a 206 400 Nm sin variación de velocidad. El otro acciona un tren de engranajes a 2,000 a 8,000 RPM para multiplicar el par. El proceso de especificación de ambos no tiene nada en común.
Acoplamientos de husillo de engranajes
Los acoplamientos de husillo de engranajes transmiten par entre ejes sin variación de velocidad. Funcionan a velocidades relativamente bajas, pero soportan un par enorme; los valores nominales del catálogo oscilan entre 850 y 206 400 Nm. Los acoplamientos de husillo para laminadores fabricados en acero 34CrNiMo6 (DIN 1.6582) alcanzan los 270 kNm para laminación en caliente y los 120 kNm para aplicaciones de chapa en frío.
Las características definitorias:
- Tolerancia de desalineación angular de +/- 3 grados
- Sin transformación de velocidad ni de par: transmisión pura.
- Diseñado para soportar cargas de impacto severas y picos de torsión cíclicos.
- Lubricado con grasa o aceite de circulación según la severidad de la aplicación.
Husillos de máquinas accionados por engranajes
Los husillos accionados por engranajes transforman la velocidad y el par mediante un tren de engranajes. Su rango de velocidad oscila entre 2,000 y 8,000 RPM, la velocidad más baja pero el par más alto entre los tipos de husillos CNC. Los husillos accionados por correa alcanzan entre 3,000 y 12 000 RPM, las unidades de accionamiento directo cubren de 10 000 a 30 000 RPM, y los husillos con motor integrado funcionan hasta 60 000 RPM.
Para el mecanizado de gran espesor en acero y hierro fundido, los husillos con engranajes ofrecen fuerzas de corte que otros tipos de husillos no pueden igualar con el mismo tamaño de bastidor. En operaciones de desbaste de chaveteros, los operarios experimentados informan de tiempos de ciclo de corte prácticamente reducidos a la mitad en comparación con las alternativas de accionamiento directo de potencia similar.
El ruido y la vibración en los husillos accionados por engranajes dependen de la geometría de los engranajes, no de su presencia. Los trenes de engranajes helicoidales son mucho más silenciosos que los de dientes rectos. Un husillo bien construido, funcionando a su máxima velocidad, produce niveles de ruido comparables a una conversación normal; la precisión de los engranajes determina el rendimiento acústico real, no el concepto de accionamiento en sí.
Husillo de engranajes vs. Eje de engranajes
Un husillo de engranajes transmite el par mediante el acoplamiento secuencial de los dientes: un diente engrana, transfiere la carga y se desacopla antes de que el siguiente se acople. Un eje de engranajes lleva los dientes de los engranajes como parte de un tren de engranajes. Esa diferencia en el patrón de acoplamiento determina todo lo que sucede después.
Un husillo de engranajes utiliza este acoplamiento secuencial para transmitir par entre ejes (tipo acoplamiento) o para transformar la velocidad y el par (tipo máquina herramienta). Diferentes relaciones de transmisión permiten la transformación de velocidad y par.
A eje de engranaje es un eje con dientes de engranaje cortados directamente sobre él (o ensamblados sobre él). Los dientes de engranaje son parte de la función del eje como elemento de un tren de engranajes. En una reductores de engranajes, el eje de engranajes ES uno de los engranajes en el tren de engranajes — se acopla con otros engranajes para crear la reducción o el aumento de velocidad deseados.
La diferencia práctica para el mantenimiento: cuando falla un acoplamiento de husillo de engranaje, se reemplaza un elemento de conexión entre dos piezas de equipo. Cuando falla un eje de engranaje, se reconstruye parte del tren de engranajes dentro de un reductores de engranajesLas piezas de repuesto, los plazos de entrega, los procedimientos de alineación y la experiencia requerida son completamente diferentes.
Los ejes estriados añaden otra capa de confusión. A diferencia de los engranajes, las estrías engranan con todos los dientes simultáneamente, distribuyendo la carga de manera uniforme entre todos ellos. Este engrane simultáneo hace que las estrías sean ideales para la transmisión directa de par sin engranajes de velocidad, razón por la cual las conexiones estriadas aparecen dentro de los acoplamientos de husillos de engranajes, pero no como mecanismo de transmisión de par entre ejes.
Dónde se utilizan los husillos de engranajes
Industria pesada (tipo acoplamiento)
Los laminadores son la principal aplicación de los acoplamientos de husillo de engranajes. Las laminadoras en caliente, las líneas de laminación en frío, los equipos de colada continua, las prensas enderezadoras y los hornos rotatorios utilizan acoplamientos de husillo de engranajes para conectar los motores de accionamiento a los rodillos de trabajo. El acoplamiento debe absorber la desalineación angular, acomodar la dilatación térmica durante el funcionamiento y soportar los picos de torsión cuando el material entra en el espacio entre los rodillos.
La selección de materiales para estos acoplamientos se basa en el acero 34CrNiMo6, una aleación de cromo, níquel y molibdeno que combina la tenacidad del núcleo con la dureza superficial necesarias para su uso en laminadoras. El dentado endurecido resiste las cargas de impacto repetitivas que fatigarían rápidamente los aceros de menor aleación.
Aplicaciones de máquinas herramienta (tipo de transmisión por engranajes)
Los husillos con transmisión por engranajes se utilizan en centros de mecanizado vertical, mandrinadoras y tornos de alta resistencia donde el material de trabajo es acero, hierro fundido u otras aleaciones de alta resistencia. Cualquier operación que requiera un par motor elevado y sostenido a velocidades moderadas —fresado frontal de piezas fundidas grandes, mandrinado de agujeros profundos, roscado de alta resistencia— se beneficia de un husillo con transmisión por engranajes.
Para trabajos con aluminio y acabados de alta velocidad, los husillos con accionamiento directo o motor integrado son la mejor opción. El cálculo del factor de servicio para un husillo con engranajes comienza con la fuerza de corte requerida. Si la aplicación necesita menos del 40 % del par nominal del husillo, se está pagando por una complejidad innecesaria en la reductores de engranajes.
Lo más importante es...
El término "husillo de engranaje" tiene dos significados distintos según se trate de una laminadora o un taller mecánico. Confundir el contexto no solo genera confusión, sino que además lleva al departamento de compras a tomar decisiones completamente equivocadas.
Para aplicaciones de acoplamiento, céntrese en la capacidad de torsión, la tolerancia a la desalineación y la eficacia del sellado frente al entorno operativo. Para aplicaciones de máquinas herramienta, ajuste la curva de torsión del husillo a su operación de corte más exigente y no permita que las preocupaciones sobre el ruido le hagan descartar un diseño con engranajes sin antes verificar la geometría de los mismos. La clase de precisión de los engranajes internos le brinda más información sobre el rendimiento real de un husillo que cualquier especificación de marketing.
