Los engranajes son componentes esenciales de muchas máquinas, ya que transmiten potencia y movimiento con precisión y eficiencia. Sin embargo, fabricar engranajes de alta calidad que puedan soportar tensiones y cargas extremas es un desafío importante. Los métodos convencionales, como la fundición y el mecanizado, a menudo no son suficientes para producir engranajes con la resistencia, la durabilidad y la precisión necesarias para aplicaciones exigentes.
La forja de engranajes surge como una solución superior, que ofrece propiedades mecánicas y flexibilidad de diseño incomparables. Mediante la deformación controlada del metal bajo alta presión y temperatura, la forja produce engranajes con una estructura de grano optimizada, una resistencia a la fatiga mejorada y formas casi netas que minimizan el desperdicio de material. Esta guía completa profundiza en las complejidades de la forja de engranajes, explorando el proceso, las ventajas y las aplicaciones de esta técnica de fabricación de vanguardia.

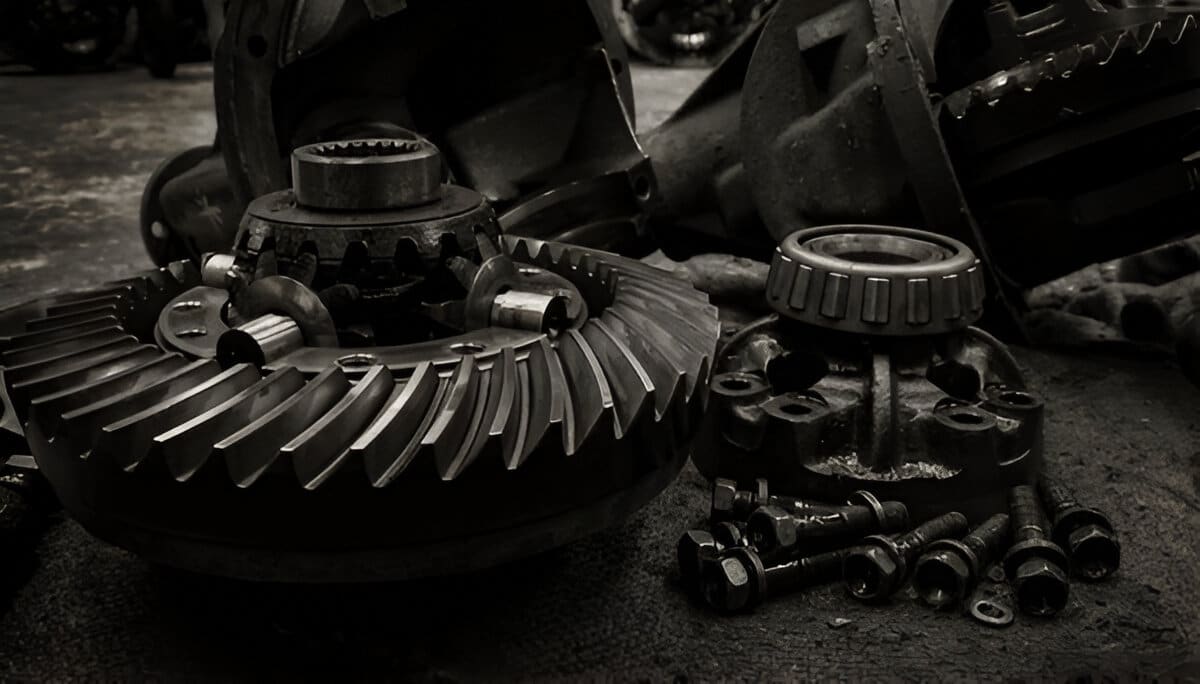

¿Qué es la forja de engranajes?
La forja de engranajes es un proceso de fabricación que da forma a las aleaciones de metal para convertirlas en engranajes de precisión mediante la aplicación de una fuerza de compresión. El proceso implica calentar el metal hasta que alcance un estado maleable y luego darle forma mediante matrices, prensas o martillos. La forja crea engranajes con propiedades mecánicas superiores, como mayor resistencia, tenacidad y resistencia al desgaste, en comparación con otros métodos de fabricación, como la fundición o el mecanizado.
Los engranajes forjados presentan una estructura de grano y un flujo de material mejorados, lo que da como resultado un mejor rendimiento y durabilidad. El proceso de forjado permite la producción de geometrías de engranajes complejas con tolerancias estrictas, lo que lo hace adecuado para aplicaciones exigentes en industrias como la automotriz, la aeroespacial y la maquinaria pesada.
El proceso de forjado de engranajes
El proceso de forjado de engranajes normalmente consta de cuatro etapas principales: calentamiento, preformado, forjado de acabado y enfriamiento y acabado.
Calefacción
El primer paso en la forja de engranajes es calentar la aleación de metal a una temperatura en la que se vuelva maleable y se pueda moldear fácilmente. El rango de temperatura específico depende del material que se esté forjando, pero generalmente se encuentra entre 1000 °C y 1200 °C para las aleaciones de acero. El calentamiento se realiza normalmente en un horno, lo que garantiza una distribución uniforme de la temperatura en toda la pieza de trabajo.
Preformado
Una vez calentado, el metal se somete a un preformado, que consiste en moldear de forma aproximada la pieza de trabajo hasta lograr una forma que se asemeje a la geometría final del engranaje. Este paso ayuda a distribuir el material de manera uniforme y a minimizar los desechos durante la etapa de forjado final. El preformado se puede realizar mediante forjado en matriz abierta o en matriz cerrada, según el diseño del engranaje y el volumen de producción.
Terminar la forja
En la etapa de forjado de acabado, la pieza preformada se coloca en una matriz de precisión que le da la forma final al engranaje. A continuación, la matriz se somete a alta presión, generalmente mediante una prensa hidráulica o un martillo, lo que obliga al metal a fluir y llenar completamente la cavidad de la matriz. Esta etapa crea la geometría final del engranaje, incluyendo dientes, estrías y otras características.
Enfriamiento y Acabado
Después de terminar de forjar, los engranajes se enfrían, ya sea mediante enfriamiento por aire o temple en un medio líquido, según las propiedades deseadas del material. Una vez enfriados, los engranajes se someten a operaciones de acabado, como recortar el exceso de material (rebabas), granallado para eliminar las incrustaciones y tratamiento térmico para lograr la dureza y la resistencia requeridas. Algunos engranajes también pueden requerir mecanizado para lograr tolerancias más estrictas o para agregar características que no son posibles mediante el forjado solo.
Tipos de forja para engranajes
Hay tres tipos principales de forjado utilizados en la fabricación de engranajes: forjado en caliente, forjado en frío y forjado en caliente.
Forjado en caliente
La forja en caliente es el tipo de forja más común para engranajes, que implica calentar el metal a una temperatura alta (generalmente por encima de su temperatura de recristalización) antes de darle forma. La temperatura elevada hace que el metal sea más maleable, lo que requiere menos fuerza para darle forma y permite geometrías más complejas. La forja en caliente es adecuada para una amplia gama de materiales, incluidos el acero, el titanio y las aleaciones de níquel.
Forjado en frío
El forjado en frío se realiza a temperatura ambiente o cerca de ella, utilizando altas presiones para dar forma al metal. Este proceso se utiliza normalmente para engranajes más pequeños o aquellos que requieren alta precisión y acabado superficial. El forjado en frío da como resultado piezas con mayor resistencia y dureza debido al endurecimiento por deformación, pero está limitado a geometrías más simples y materiales más dúctiles, como aleaciones de aluminio y cobre.
Forja en caliente
El forjado en caliente es una combinación de forjado en caliente y en frío, en el que el metal se calienta a una temperatura inferior a su punto de recristalización pero superior a la temperatura ambiente. Este proceso ofrece un equilibrio entre la formabilidad del forjado en caliente y la precisión y el acabado superficial del forjado en frío. El forjado en caliente es especialmente adecuado para materiales de alta resistencia, como aleaciones de titanio y níquel, y para producir engranajes con formas complejas y tolerancias ajustadas.
Tipos de procesos de forja
La forja de engranajes se puede clasificar en dos tipos de procesos principales: forja en matriz cerrada y forja en matriz abierta.
Forja cerrada
La forja en matriz cerrada, también conocida como forja en matriz de impresión, utiliza dos o más matrices de precisión que contienen la impresión negativa de la geometría deseada del engranaje. El metal calentado se coloca entre las matrices y se somete a alta presión, lo que hace que fluya y llene la cavidad de la matriz. Este proceso da como resultado engranajes con alta precisión dimensional, excelente acabado superficial y mínimo desperdicio. La forja en matriz cerrada es adecuada para la producción en gran volumen y geometrías de engranajes complejas.
Forja abierta
La forja en matriz abierta, también llamada forja libre, utiliza matrices simples planas o moldeadas para dar forma progresiva al metal a través de una serie de deformaciones. La pieza de trabajo se manipula entre cada golpe de forja para lograr la forma deseada. La forja en matriz abierta es más versátil y rentable para la producción de bajo volumen o engranajes más grandes, ya que no requiere matrices de precisión costosas. Sin embargo, los engranajes forjados en matriz abierta generalmente requieren un mecanizado más extenso para lograr la geometría y las tolerancias finales en comparación con los engranajes forjados en matriz cerrada.
Forjado de engranajes frente a otros métodos de fabricación de engranajes
| Factor | Forja | Casting | Maquinado | Metalurgia de polvos |
|---|---|---|---|---|
| Coste de instalación | Alta | Moderada | Baja | Alta |
| Costo material | Baja | Baja | Alta | Moderada |
| Costo por unidad | Baja | Baja | Alta | Moderada |
| Fortaleza | Mayor | Baja | Moderada | Alta |
| Vida fatigada | Mayor | Baja | Moderada | Alta |
| Resistencia al desgaste | Mayor | Baja | Moderada | Alta |
| Fuerza de impacto | Mayor | Baja | Baja | Moderada |
| Volumen de producción | Alta | Alta | Baja | Moderada |
| Precisión | Alta | Baja | Mayor | Alta |
| Acabado de la superficie | Moderada | Baja | Mayor | Alta |
| Idoneidad de los materiales | Metales | Metales | Año | Polvos metálicos |
| Usos típicos | Aplicaciones exigentes que requieren alta resistencia y durabilidad. | Aplicaciones de bajo rendimiento y alto volumen | Engranajes de alta precisión y de lotes pequeños | Engranajes de aleación especializados, de forma casi neta |
Ventajas de la forja de engranajes
Resistencia y durabilidad superiores
La forja permite dar forma a los engranajes mediante deformación plástica, refinando la microestructura y alineando la estructura del grano para que siga los contornos del engranaje. Esto proporciona una resistencia y una dureza superiores en comparación con otros métodos de fabricación. Los engranajes forjados soportan cargas más elevadas y tienen una vida útil más prolongada.
Resistencia a la fatiga mejorada
El flujo de grano optimizado y la falta de porosidad en los engranajes forjados mejoran en gran medida su resistencia a la fatiga. Resisten muchos más ciclos de tensión antes de que se produzcan grietas. Los engranajes forjados se utilizan en las aplicaciones de fatiga más exigentes, como las transmisiones aeroespaciales.
Flujo de grano optimizado
La forja hace que los granos de metal fluyan para seguir la forma del engranaje. Las fibras son ininterrumpidas y están orientadas de manera ideal para resistir las tensiones principales. Esto maximiza la resistencia del engranaje y la resistencia al impacto en la dirección de la carga. Los engranajes fundidos o mecanizados tienen una estructura de grano inferior.
Fabricación de formas de alta precisión y casi netas
Los procesos de forjado modernos permiten alcanzar una precisión dimensional muy alta, con tolerancias de hasta ±0.05 mm. Los engranajes se forjan hasta alcanzar una forma casi final, lo que minimiza el mecanizado. El forjado de precisión reduce los costes y los plazos de entrega en comparación con el corte de engranajes a partir de piezas en bruto.
Flexibilidad de diseño
La forja permite una mayor flexibilidad de diseño que otros procesos de trabajo de metales. Se pueden forjar directamente geometrías de engranajes complejas, dientes asimétricos y características integrales. Los diseñadores tienen más libertad para optimizar el rendimiento de los engranajes, integrando componentes y reduciendo el montaje.
Densidad de potencia mejorada
La mayor relación resistencia-peso de los engranajes forjados les permite transmitir mayor par y potencia en un tamaño determinado. Los engranajes se pueden hacer más pequeños y ligeros mediante el forjado, manteniendo al mismo tiempo su capacidad de carga.
Aplicaciones de los engranajes forjados
Industria automotriz
Los engranajes forjados son fundamentales en los sistemas de transmisión de los automóviles. Se utilizan en conjuntos de engranajes de transmisión, conjuntos diferenciales, reductoress de transferencia e incluso en los engranajes de distribución del motor. La alta resistencia y la resistencia al desgaste de los engranajes forjados los convierten en una opción ideal para estas exigentes aplicaciones.
Energía Eólica
Las reductoress de engranajes de las turbinas eólicas deben soportar enormes cargas de par y una vida útil continua de más de 20 años. En estos grandes trenes de transmisión de engranajes de varias etapas se utilizan exclusivamente engranajes forjados. Su resistencia superior a la fatiga y al impacto es esencial para este exigente uso.
Aeroespacial
Las aeronaves exigen engranajes de máximo rendimiento con el mínimo peso. Los engranajes forjados se utilizan en motores a reacción en aplicaciones como transmisiones auxiliares y tomas de fuerza. Los sistemas de fuselaje y control de vuelo también dependen de engranajes forjados para maximizar la resistencia y minimizar la masa.
Equipos de construcción
Los engranajes y transmisiones por engranajes de maquinaria pesada, como excavadoras, cargadoras y grúas, sufren un desgaste constante. Las cargas de impacto y los ciclos frecuentes de arranque y parada requieren la dureza de los engranajes forjados. Los engranajes forjados endurecidos y rectificados proporcionan el máximo tiempo de funcionamiento y vida útil.
Agricultura
Los tractores y otras máquinas agrícolas se encuentran bajo condiciones de transmisión muy duras. El alto par motor, la baja velocidad y la exposición a los elementos hacen que los engranajes forjados sean una necesidad. Se utilizan en transmisiones, mandos finales, tomas de fuerza y reductoress de engranajes de implementos en equipos agrícolas.
Petróleo y Gas
Las plataformas de perforación y demás maquinaria petrolera emplean engranajes forjados en sus transmisiones rotativas, trabajos de estirado y equipos de elevación. La capacidad de los engranajes forjados para soportar altas cargas estáticas, inversión cónicos y condiciones adversas los hace esenciales en la industria petrolera.
FAQs
¿Es posible tratar térmicamente los engranajes forjados después del forjado?
Sí, los engranajes forjados suelen recibir un tratamiento térmico después de forjarse. Esto mejora su dureza, resistencia al desgaste y fuerza. Los tratamientos habituales incluyen carburación, nitruración y endurecimiento por inducción.
¿Qué tipos de engranajes se pueden forjar?
Se pueden forjar una amplia variedad de tipos de engranajes, incluidos engranajes rectos, engranajes helicoidales y engranajes cónicos. engranajes de gusano, e incluso geometrías de engranajes complejas, como engranajes de anillo internos.
¿Qué materiales se utilizan comúnmente para la forja de engranajes?
- Aceros al carbono: (p. ej., 1045, 4140) – Equilibrio entre resistencia y costo.
- Aceros aleados: (por ejemplo, 8620, 9310) – Mayor templabilidad y tenacidad.
- Aceros inoxidables: (por ejemplo, 304, 316) – Resistencia a la corrosión para entornos específicos.
- Aleaciones de aluminio: Para aplicaciones ligeras.
¿Qué tamaños de engranajes se pueden forjar?
Los engranajes forjados tienen un diámetro que va desde unos pocos milímetros hasta varios metros. La capacidad de tamaño depende del equipo de forja.
¿Qué tipo de acabado superficial se puede conseguir con engranajes forjados?
Los engranajes forjados pueden lograr acabados superficiales relativamente buenos, especialmente con forjado en matriz cerrada. Los valores típicos de rugosidad superficial (Ra) varían de 3.2 a 12.5 micrómetros. Es posible que se requieran operaciones de mecanizado para cumplir con tolerancias más estrictas o requisitos específicos de acabado superficial.
