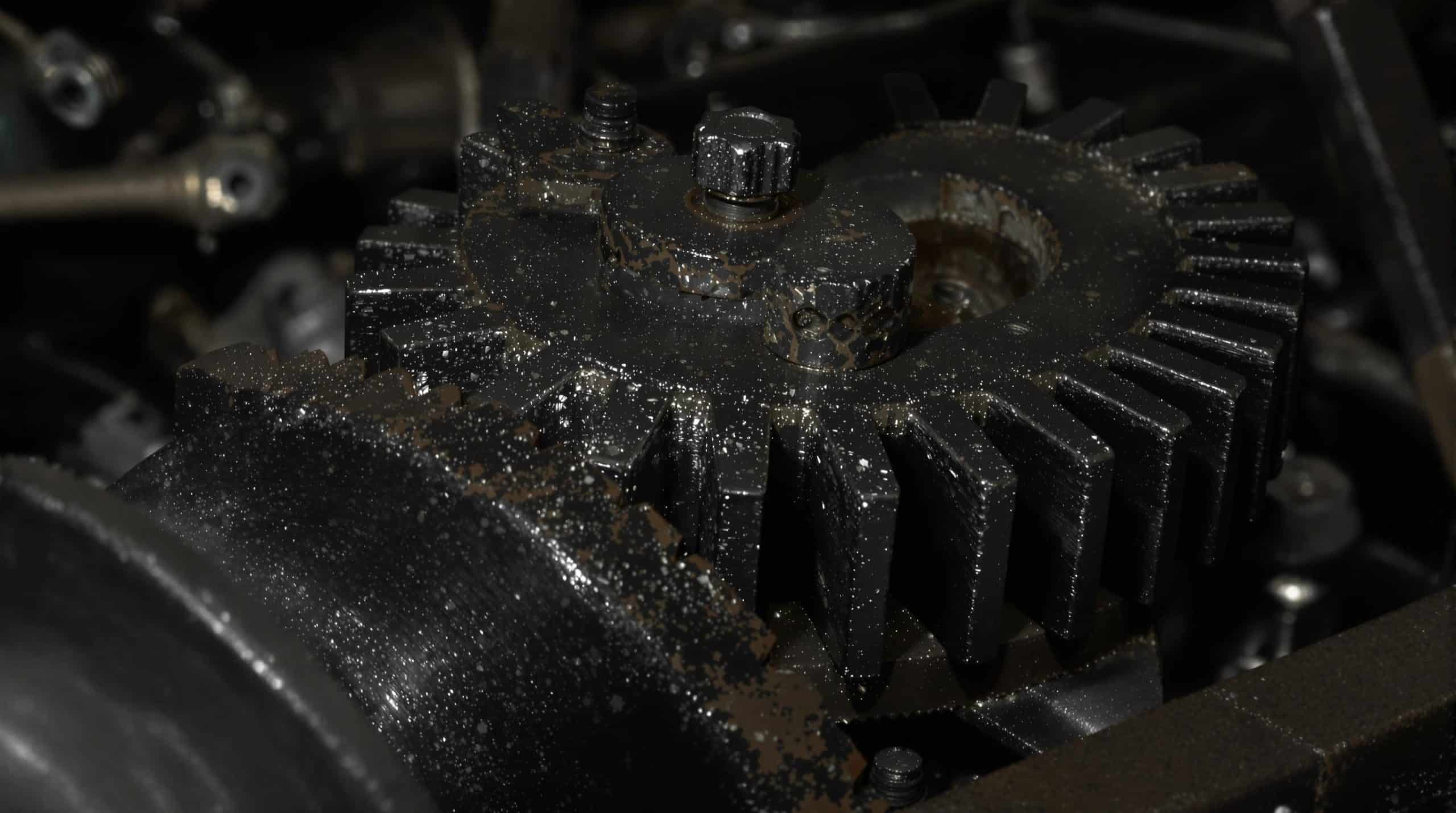

Engranaje de tornillo Un mecanismo de transmisión es un dispositivo de engranajes en el que un tornillo sin fin (similar a un tornillo) engrana con una rueda helicoidal, que se asemeja a un engranaje recto. Una característica notable de las ruedas helicoidales es su capacidad para transferir movimiento entre ejes no paralelos (normalmente en un ángulo de 90 grados). Este artículo ofrece una visión general de las diversas aplicaciones de los engranajes sin fin en numerosas industrias.
Aplicaciones de maquinaria industrial y automatización
Sistemas transportadores
En los sistemas transportadores, las ruedas helicoidales se utilizan frecuentemente para controlar con precisión la velocidad y el movimiento de la banda transportadora. Su autobloqueo es especialmente ventajoso en esta aplicación, ya que impide que la banda transportadora retroceda cuando el motor se detiene. Además, su alto par les permite manipular eficazmente cargas pesadas en líneas de producción y sistemas de transporte de materiales.
Ascensores y Ascensores
Los engranajes helicoidales y de rueda son comunes en ascensores y sistemas de elevación para proporcionar el enorme par necesario para elevar y descender objetos pesados. La capacidad inherente de autobloqueo de los engranajes helicoidales actúa como un mecanismo de frenado auxiliar crucial en estas aplicaciones, impidiendo la caída libre de las cabinas o plataformas elevadoras en caso de fallo del freno principal.
Prensas y herramientas mecánicas
En entornos industriales, las ruedas helicoidales se utilizan en prensas mecánicas para generar las elevadas fuerzas requeridas en diversos procesos de fabricación. Pueden proporcionar una amplificación significativa del par, lo que las hace ideales para estas aplicaciones de alta exigencia. Además, se utilizan en máquinas herramienta como fresadoras y tornos, donde controlan con precisión el movimiento de las herramientas de corte con mínima holgura.
Equipos para manejo de materiales
Las ruedas helicoidales son componentes integrales de diversos equipos de manipulación de materiales, como grúas, polipastos y cabrestantes. Proporcionan el movimiento controlado y estable necesario para elevar y posicionar objetos pesados. La función de autobloqueo garantiza que las cargas permanezcan firmemente fijadas en su posición incluso cuando el motor no está en marcha, lo que contribuye a la seguridad operativa en almacenes, obras de construcción y patios de carga.
Sistemas de automatización y robótica
En el campo de la automatización, las aplicaciones de engranajes sinfín son comunes en articulaciones y actuadores robóticos para lograr un control preciso del movimiento y el posicionamiento. Su diseño compacto resulta especialmente ventajoso en robots con espacio limitado. La capacidad de autobloqueo de los engranajes sinfín permite a los robots mantener posiciones específicas sin necesidad de alimentar continuamente los motores. Además, los engranajes sinfín se utilizan en máquinas CNC e impresoras 3D, proporcionando el control preciso necesario para el funcionamiento de las herramientas en máquinas CNC y el movimiento de las boquillas en impresoras 3D.
Actuadores de válvula
Las coronas helicoidales se utilizan en actuadores de válvulas para controlar la apertura y el cierre de válvulas en diversos procesos industriales. Sus altas relaciones de reducción permiten un control preciso de la posición de las válvulas en oleoductos y gasoductos, plantas de tratamiento de agua y plantas de procesamiento químico.
Ruedas helicoidales en la industria automotriz
El uso de tornillos sin fin y ruedas helicoidales es esencial en los sistemas cónicos automotriz. En muchos diseños cónicos, las ruedas helicoidales convierten el movimiento rotatorio del volante en el movimiento lineal necesario para girar las ruedas. La característica de autobloqueo ayuda a mantener la posición cónicos deseada y proporciona estabilidad al vehículo, evitando movimientos accidentales de la dirección debido a impactos o vibraciones en la carretera.
Equipo Médico
En el sector sanitario, se encuentran ejemplos de engranajes sinfín en diversas aplicaciones críticas. Los equipos de diagnóstico por imágenes, como los escáneres CT y las máquinas de resonancia magnética, utilizan engranajes sinfín para el posicionamiento preciso de los componentes de escaneo y las mesas de pacientes.
Las mesas quirúrgicas y el equipo de quirófano también incorporan engranajes helicoidales y de rueda para un posicionamiento fiable. Estos mecanismos permiten a los profesionales médicos ajustar el equipo con precisión durante procedimientos críticos.
Energía renovable
En el sector de las energías renovables, abundan los ejemplos de engranajes sinfín. Las turbinas eólicas utilizan engranajes sinfín en sus sistemas de control de guiñada y paso. El sistema de guiñada gira toda la turbina en dirección del viento para optimizar la generación de energía, mientras que el control de paso ajusta el ángulo de las palas para regular la velocidad y la potencia de salida en condiciones de viento variables.
Los sistemas de seguimiento solar emplean sistemas de engranajes sinfín en situaciones reales para ajustar la posición de los paneles solares a lo largo del día, garantizando que permanezcan perpendiculares a los rayos solares para maximizar la captación de energía. La alta capacidad de par y la resistencia a la intemperie de los sistemas de engranajes sinfín los hacen ideales para estas aplicaciones en exteriores.
Las instalaciones de energía de biomasa incorporan sistemas de alimentación con sinfín y rueda helicoidal en los sistemas de alimentación y equipos de manipulación de materiales. Estos mecanismos ayudan a controlar el flujo de materiales orgánicos hacia las calderas y equipos de procesamiento con precisión constante.
