تُشكّل علب التروس الكوكبية أكثر من 66% من إيرادات سوق علب التروس الدقيقة عالميًا. وتعتمد جميعها على ترس داخلي - وهو المكون الحلقي ذو الأسنان المقطوعة على قطره الداخلي - باعتباره العنصر الأساسي الحامل للأحمال. ومع ذلك، فإن معظم المراجع التقنية تتعامل مع التروس الداخلية كمسألة هندسية بحتة: معادلات، وحسابات تداخل، ونظرية تغيير شكل الترس. ويضيع معناها الهندسي تمامًا.
ترس داخلي (يسمى أيضًا حلقة العتاديحتوي هذا الترس على أسنان مصنّعة بدقة على محيطه الداخلي، تتعشق مع تروس خارجية أصغر (تروس صغيرة) تدور داخله. يُعدّ نمط تلامس الأسنان هذا، ذو الشكل المقعر والمحدب، فريدًا من نوعه في التروس الداخلية، وهو ما يُحقق كل ميزة ميكانيكية جديرة بالنقاش.
كيف يعمل الترس الداخلي

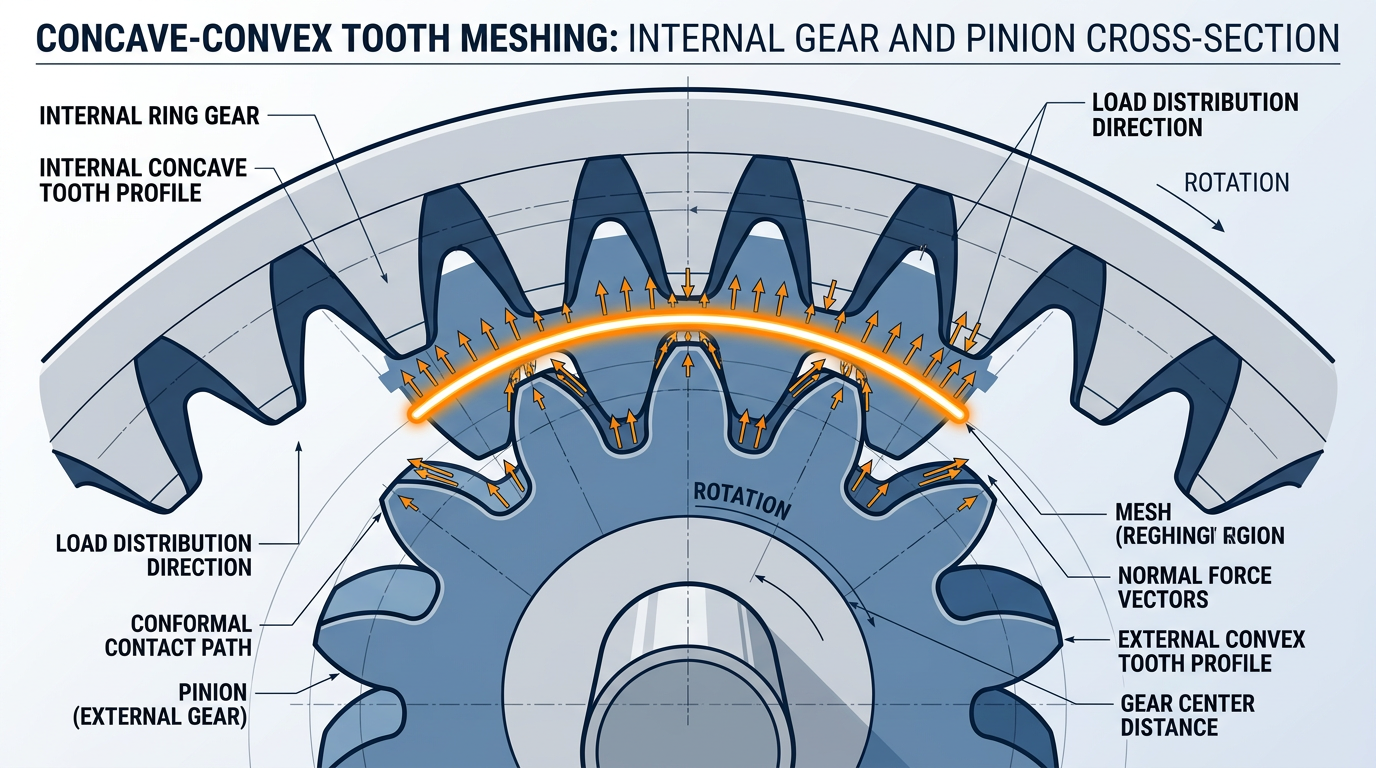

يُنشئ تعشيق الترس الداخلي مع الترس الصغير المقابل له نمط تلامس لا تستطيع أزواج التروس الخارجية محاكاته. فعندما يتعشق ترسان خارجيان، يكون سطحا سنيهما محدبين، ويلتقيان عند نقطة التماس. أما الترس الداخلي، فيلتف سطح سنه المقعر حول أسنان الترس الصغير المحدبة، مما يزيد من قوس التلامس بينهما.
يؤدي هذا القوس الممتد للتلامس مباشرةً إلى نسبة تلامس أعلى. تقيس نسبة التلامس عدد الأسنان التي تتشارك الحمل في أي لحظة معينة. لا تحافظ التروس على تلامس ثابت بين سنين، بل تتناوب بين حالتين: حالة يتحمل فيها سن واحد الحمل كاملاً، وحالة أخرى يتشارك فيها سنان الحمل. نسبة تلامس 1.4 تعني أن الترس يقضي 40% من كل دورة تعشيق مع سنين متعشقين، و60% مع سن واحد يتحمل الحمل كاملاً.
تحقق التروس الخارجية ذات الأسنان المستقيمة عادةً نسب تلامس تتراوح بين 1.2 و1.8. أما التروس الداخلية، نظرًا لتصميمها المقعر المحدب، فتصل نسب التلامس فيها إلى ما بين 2.0 و3.0. عند نسبة تلامس أعلى من 2.0، يهيمن تلامس عدة أسنان على دورة التعشيق بأكملها، ولا يتركز الحمل على سن واحد لأكثر من جزء قصير من الدوران.
لأغراض تحديد مواصفات التروس، أي نسبة تلامس أقل من 1.0 تعني وجود فجوات في تعشيق الأسنان، وبالتالي لن ينقل نظام التروس الدوران بدقة. تستهدف ممارسات التصميم الجيدة نسبة 1.2 أو أعلى للأزواج الخارجية. أما التروس الداخلية فتتجاوز هذا الحد بكثير كخاصية هيكلية، وليس كإنجاز تصميمي.
لماذا تعتبر نسبة التلامس أهم من عدد الأسنان؟
يركز المهندسون الذين يراجعون مواصفات التروس عادةً على معامل التلامس، وزاوية الضغط، وعدد الأسنان. ونادرًا ما تظهر نسبة التلامس في جداول البيانات القياسية. ومع ذلك، فهي تحدد كيفية توزيع الحمل على جوانب الأسنان، وسرعة إجهاد كل سن، ومقدار الاهتزاز الناتج عن تعشيق التروس. قد يؤدي استخدام ترسين داخليين متطابقين في عدد الأسنان ولكن بتصميمات مختلفة إلى عمر خدمة مختلف بشكل ملحوظ بناءً على نسبة التلامس وحدها.
الترس الداخلي مقابل الترس الخارجي
الأسنان من الداخل مقابل الأسنان من الخارج - هذا الاختلاف الهندسي الأساسي يُحدث ستة نتائج هندسية قابلة للقياس. (للحصول على مقارنة أعمق، انظر التروس الداخلية مقابل التروس الخارجية.)
| معامل | معدات داخلية | العتاد الخارجي |
|---|---|---|
| تلامس الأسنان | مقعر-محدب (متوافق) | محدب-محدب (نقطة تلامس) |
| نسبة التلامس | 2.0-3.0 نموذجي | 1.2-1.8 نموذجي |
| اتجاه الدوران | نفس الشيء بالنسبة للترس الصغير | عكس الترس الصغير |
| الأحمال الشعاعية | أسفل (الأحمال الموجهة للداخل) | ارتفاع (الأحمال تدفع الأعمدة بعيدًا عن بعضها البعض) |
| حجم العبوة | مضغوط (ترس داخلي) | أكبر (تروس جنبًا إلى جنب) |
| ضوضاء | انخفاض (نقل أكثر سلاسة للحمل) | زيادة (حمل الصدمات بين الأسنان) |
في نظام التروس الخارجية، يدور الترس المُدار في اتجاه معاكس للترس المُحرك، مما يعني أن أحمال المحامل تدفع العمودين بعيدًا عن بعضهما. أما في نظام التروس الداخلية، فيبقى الدوران في نفس الاتجاه، وتتجه مركبات الحمل الشعاعي نحو مركز المجموعة. هذا يقلل من أحمال المحامل ويسمح بتقارب أكبر بين العمودين.
لتحقيق أقصى قدر من الصغر، لا شيء يضاهي تصميم التروس الداخلية. إذ يستقر الترس الصغير داخل الترس الحلقي بدلاً من أن يكون بجانبه. ويحقق نظام التروس الكوكبية الذي يستخدم هذا التصميم نسب تخفيض تتطلب مرحلتين أو ثلاث مراحل من التروس الخارجية، وذلك في حجم أصغر بنحو الثلث.
المقابل: يصعب تصنيع التروس الداخلية وفحصها وتعديلها. يمكن تشكيل التروس الخارجية باستخدام معدات قياسية. أما التروس الداخلية فتتطلب آلات تشكيل تروس مخصصة أو تجهيزات تخريش متخصصة. لا يُنصح باستخدام التروس الداخلية إلا إذا كانت فوائدها على مستوى النظام - مثل صغر الحجم، وتوزيع الأحمال، وتقليل الضوضاء - تبرر تعقيد عملية التصنيع.
لماذا تعتمد علب التروس الكوكبية على التروس الداخلية؟
استخدم علبة التروس الكوكبية يُعدّ هذا النوع من علب التروس الدقيقة الأكثر شيوعًا، إذ يستحوذ على أكثر من 66% من إيرادات السوق. كما يُعدّ قطاع التروس الكوكبية الأسرع نموًا في تطبيقات علب التروس الصناعية، حيث يتوسع بنسبة تقارب 8% سنويًا. ويعود هذا التفوق إلى الدور المحوري الذي يلعبه الترس الحلقي الداخلي في النظام.
توزيع الأحمال من خلال نقاط شبكية متعددة
تتكون مجموعة التروس الكوكبية القياسية من ثلاثة أو أربعة تروس كوكبية تتعشق في آن واحد مع ترس حلقي واحد. يُنشئ كل ترس كوكبي منطقة تلامس خاصة به على الأسنان الداخلية للترس الحلقي. يتوزع عزم الدوران المنقول على جميع نقاط التعشيق هذه بدلاً من تركيزه في نقطة واحدة.
يعني تقاسم ثلاثة كواكب للحمل أن كل نقطة تلامس بين الأسنان تتحمل ما يقارب ثلث عزم الدوران الكلي. ولهذا السبب... علبة التروس الكوكبية يمكن لعلبة تروس حلقية بقطر 100 مم أن تنقل نفس عزم الدوران الذي تنقله علبة تروس ذات عمودين متوازيين مزودة بتروس خارجية بقطر 200 مم. يُوزّع التلامس المقعر-المحدب للترس الحلقي عند كل نقطة تعشيق الإجهاد بشكل أكثر انتظامًا، وعند ضرب ذلك بثلاث أو أربع تعشيقات متزامنة، تصبح كثافة عزم الدوران استثنائية.
ميزة الضوضاء المدمجة
تقلل نسب التلامس العالية من الصدمات الديناميكية أثناء تعشيق الأسنان. ففي كل مرة يدخل فيها زوج جديد من الأسنان منطقة التعشيق، فإنه يُحدث نبضة حمل. وعندما تتجاوز نسب التلامس 2.0، يكتسب زوج الأسنان الداخل الحمل تدريجيًا بينما لا يزال الزوج الخارج يتقاسمه معه، ما يجعل الانتقال أكثر سلاسة، وتكون النبضة أصغر.
لا يُضيف تحسين نسبة التلامس خلال مرحلة التصميم سوى القليل من تكلفة التصنيع، ولكنه يُحدث فرقًا كبيرًا في مستوى الضوضاء. وتُوفر التروس الداخلية هذه الميزة هيكليًا. ويأتي انخفاض مستوى الضوضاء من التصميم الهندسي نفسه، وليس من دقة التفاوتات أو استخدام مواد فائقة الجودة. وهذا أحد أسباب هيمنة علب التروس الكوكبية في مجالات الروبوتات والمعدات الطبية والأتمتة، وهي تطبيقاتٌ يُعد فيها الأداء الصوتي مهمًا إلى جانب كثافة عزم الدوران.
اعتبارات التصميم والتصنيع
حدود التداخل
تواجه التروس الداخلية ثلاثة أنواع من التداخل لا تواجهها التروس الخارجية: التداخل الحلزوني، والتداخل التروكويدي، والتداخل التقليمي. وترتبط هذه الأنواع الثلاثة جميعها بالقيود الهندسية لوضع ترس صغير داخل ترس حلقي.
القاعدة العملية: الحفاظ على فرق لا يقل عن تسعة أسنان بين الترس الحلقي والترس الصغير عند زاوية ضغط 20 درجة. إذا انخفض الفرق عن هذا الحد، فإن أسنان الترس الصغير ستتصادم فعليًا مع الترس الحلقي أثناء التركيب أو التشغيل. يمكن لتقنية تغيير شكل الترس تقليل هذا الحد الأدنى، ولكنها تُضيف عيبًا لا تذكره معظم المراجع.
المفاضلة بين تغيير الملف الشخصي
يؤدي تغيير شكل المحور إلى زيادة زاوية ضغط التشغيل وحل مشاكل التداخل، ولكنه في الوقت نفسه يقلل من نسبة التلامس. إن الحل الذي يجعل زوج التروس الداخلي ممكنًا من الناحية الهندسية قد يُضعف ميزة نسبة التلامس التي جعلت التروس الداخلية جذابة في المقام الأول.
يُوازن المصممون الماهرون بين هذه المتطلبات المتضاربة. إن تغيير شكل الترس، الذي يُزيل تداخل التشذيب ولكنه يُقلل نسبة التلامس من 2.4 إلى 1.6، يُفقدنا معظم فوائد توزيع الحمل. لذا، تحقق من كلٍّ من خلوص التداخل ونسبة التلامس الناتجة قبل اعتماد أي مواصفات نهائية للتروس الداخلية. إذا كان التغيير المطلوب لإزالة التداخل يُقلل نسبة التلامس إلى أقل من 2.0، ففكّر في زيادة عدد أسنان الترس الحلقي بدلاً من ذلك.
حقائق التصنيع
لا يمكنك صنع ترس داخلي بعكس طرق صنع التروس الخارجية. فعلى سبيل المثال، يؤدي ثني مسنن إلى شكل حلقة إلى تغيير هندسة السن بشكل غير متوقع، مما يؤدي إلى إغلاق مسافات الأسنان وتغيير زوايا الضغط بطرق تدمر شكل الترس الحلزوني.
تتطلب التروس الداخلية استخدام قاطع على شكل ترس صغير في آلة تشكيل التروس، أو القطع الكهربائي السلكي للكميات الصغيرة. أما عملية التشكيل بالقطع الحلزوني - وهي أسرع وأرخص طريقة للتروس الخارجية - فلا تُجدي نفعًا مع الأسنان الداخلية. هذا القيد التصنيعي هو السبب في ارتفاع تكلفة السن الواحد في التروس الداخلية مقارنةً بالتروس الخارجية المكافئة، وسبب ظهورها بشكل شبه حصري في التطبيقات التي تُبرر فيها فوائد النظام ككل تكاليف الإنتاج الإضافية.
الخط السفلي
تُعدّ التروس الداخلية حلولًا هندسية، وليست مجرد مسائل هندسية. يُؤدي تلامس الأسنان المقعر والمحدب إلى نسب تلامس أعلى، وأحمال أقل على المحامل، وتشغيل أكثر هدوءًا - وهي مزايا تتضاعف عند استخدام تروس كوكبية متعددة في ترس حلقي واحد. قبل تحديد ترس داخلي، تأكد من أن تغيير شكل الأسنان لم يُؤثر سلبًا على ميزة نسبة التلامس، وتأكد من أن الحد الأدنى لفرق الأسنان يُتيح تجاوز جميع أنواع التداخل الثلاثة. تُعدّ المعادلات الهندسية مهمة، ولكنها تخدم القرار الهندسي، وليس العكس. عند مراجعة بيانات علبة التروس الكوكبية، تحقق أولًا من نسبة تلامس الترس الحلقي - فهي تُعطي معلومات أكثر عن عمر الخدمة من نوعية مادة الترس.
