علبة التروس الحلزونية المفردة مقابل علبة التروس الحلزونية المزدوجة: ما هو الفرق

مفرد ومزدوج علب التروس حلزونية تختلف في تصميم الأسنان وخصائص الأداء. تتميز التروس الحلزونية المفردة بأسنان مائلة في اتجاه واحد، مما يقلل الضوضاء ولكنه يُولّد دفعًا محوريًا. تتميز التروس الحلزونية المزدوجة بمجموعات أسنان متقابلة، مما يُلغي القوى المحورية ويسمح بنقل طاقة أعلى.

يعتمد الاختيار بين هذه الأنواع من علب التروس على عوامل مثل سعة التحميل والكفاءة ومستويات الضوضاء والقيود المكانية.

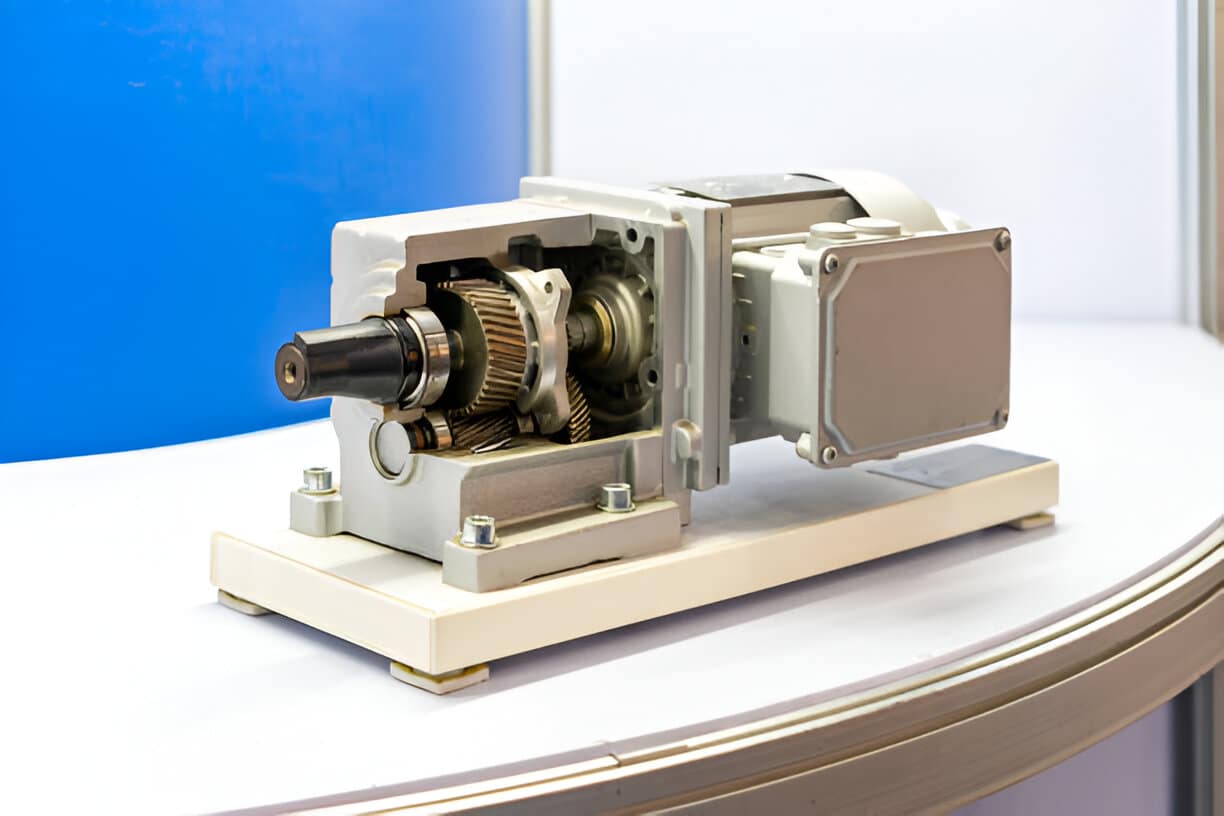

ما هو صندوق التروس الحلزوني المفرد

تستخدم علب التروس الحلزونية المفردة تروسًا ذات أسنان مائلة، تُشكل شكلًا حلزونيًا على طول محور الدوران. يُقلل هذا التصميم الاهتزاز والضوضاء مقارنةً بالتروس المستقيمة، مما يجعلها مناسبة للتطبيقات التي تتطلب تشغيلًا أكثر هدوءًا.

تتعشّق الأسنان المائلة للتروس الحلزونية المفردة وتتحرر تدريجيًا، مما يؤدي إلى توزيع الحمل على مساحة سطح أكبر. وهذا يزيد من قدرة تحمل الحمل ويحسن الكفاءة. تنقل علب التروس الحلزونية المفردة عزم دوران أعلى وتعمل بسرعات أعلى من البدائل ذات القطع المستقيم.

تتولد قوى الدفع المحورية بواسطة تروس حلزونية مفردة بسبب أسنانها المنحنية. يجب دمج محامل الدفع لمقاومة هذه القوى. يجب أن يعالج تصميم علبة التروس مشكلات عدم محاذاة العمود المحتملة.

مزايا علبة التروس الحلزونية المفردة

• الكفاءة والتشغيل السلس:توفر علب التروس الحلزونية المفردة كفاءة أعلى من التروس المستقيمة، وتنقل الطاقة بسلاسة مع تقليل الضوضاء.
• قدرة تحميل محسنة:توزع الأسنان ذات الزوايا للتروس الحلزونية الأحادية الأحمال على مساحات سطحية أكبر، مما يزيد من قدرة تحمل الحمل ويمكّن من نقل عزم دوران أعلى. يسمح هذا التصميم بزيادة عزم الدوران نسب التروس في المساحات المدمجة، مما يجعلها مناسبة للتطبيقات ذات الحجم المحدود.
• فعالة من حيث التكلفة ومتعددة الاستخدامات:تتميز علب التروس الحلزونية المفردة بسهولة التصنيع والصيانة، مما يقلل التكاليف الإجمالية. وهي تعمل بشكل فعال عبر مجموعة واسعة من السرعات والأحمال، ويمكنها العمل في كلا الاتجاهين، مما يوفر مرونة التصميم.
• أداء متوازن:تتميز علب التروس هذه بالتفوق في تحقيق التوازن بين الأداء والكفاءة والفعالية من حيث التكلفة لتلبية احتياجات نقل الطاقة الصناعية.

عيوب علبة التروس الحلزونية المفردة

• توليد الدفع المحوري:تنتج علب التروس الحلزونية المفردة دفعًا محوريًا أثناء التشغيل، مما يتسبب في تآكل مفرط للمحامل والمكونات.
• مستويات الضوضاء العالية:تتجاوز مستويات الضوضاء في علب التروس الحلزونية المفردة مستويات الضوضاء في التصميمات الحلزونية المزدوجة. ورغم أنها أكثر هدوءًا من التروس المستقيمة، إلا أنها تنتج ضوضاء أكثر من نظيراتها الحلزونية المزدوجة.
• انخفاض الكفاءة وحساسية عدم المحاذاة:تتميز علب التروس الحلزونية المفردة بكفاءة أقل مقارنة بالتصاميم الحلزونية المزدوجة. ويؤدي توليد الدفع المحوري إلى فقدان الطاقة، مما يقلل من كفاءة نظام نقل الطاقة. كما تظهر حساسية أعلى لقضايا عدم المحاذاة، مما يتسبب في تآكل غير متساوٍ، وزيادة الاهتزاز، وانخفاض الأداء. تتطلب هذه الحساسية إجراءات تركيب وصيانة دقيقة، مما قد يؤدي إلى زيادة تكاليف التشغيل.
• التأثير على تصميم النظام:إن الدفع المحوري الناتج عن التروس الحلزونية المفردة يؤثر على التصميم العام للنظام. فهو يتطلب دعامات أعمدة أقوى ومحامل قادرة على التعامل مع الأحمال الشعاعية والمحورية. وغالبًا ما يؤدي هذا المطلب إلى تصميمات علب تروس أكبر وأثقل، مما يؤثر على الوزن العام للنظام وأبعاده.
• القيود في التطبيقات عالية السرعة:تواجه علب التروس الحلزونية المفردة قيودًا في التطبيقات عالية السرعة. فمع زيادة سرعة الدوران، تنمو القوى المحورية بشكل متناسب، مما يؤدي إلى تفاقم مشكلات التآكل والكفاءة. وهذا يحد من استخدامها في بعض التطبيقات الصناعية عالية السرعة حيث قد تكون التروس الحلزونية المزدوجة أو أنواع التروس الأخرى أكثر ملاءمة.

تطبيقات علبة التروس الحلزونية المفردة

تطبيقات السيارات

تستخدم صناعة السيارات علب تروس حلزونية مفردة في نواقل الحركة اليدوية والتفاضلية. تتحمل علب التروس هذه الأحمال العالية وتعمل بهدوء، مما يعزز تجربة القيادة. غالبًا ما تتضمن أنظمة التوجيه المعزز علب تروس حلزونية مفردة لضمان تعشيق فعال وسلس.

تطبيقات صناعية

تستخدم البيئات الصناعية علب تروس حلزونية مفردة في أنظمة النقل والمضخات والضواغط. وتناسب هذه العلب نقل الطاقة بكفاءة عالية في البيئات عالية الطلب، مثل معدات التعدين وآلات النسيج ومصانع تجهيز الأغذية.

التطبيقات البحرية والزراعية

يستخدم القطاع البحري علب تروس حلزونية مفردة في أنظمة الدفع والرافعات. ويثبت التصميم المدمج قيمته في المساحات الضيقة على متن السفن. وتستخدم الآلات الزراعية، بما في ذلك الجرارات والحصادات، علب التروس هذه لمتانتها وقدراتها على نقل الطاقة في الظروف الصعبة.

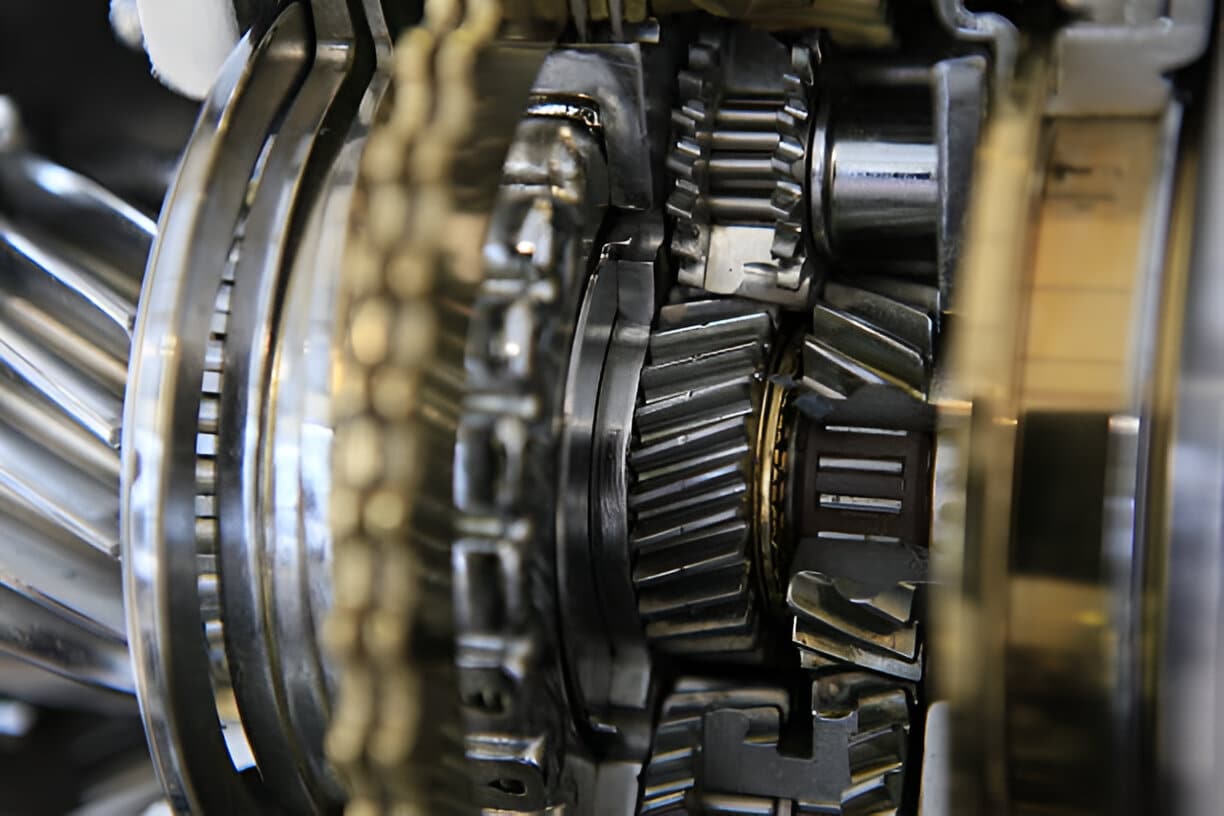

ما هو صندوق التروس الحلزوني المزدوج

تستخدم علب التروس الحلزونية المزدوجة، والتي تسمى أيضًا علب التروس ذات الشكل المتعرج، تروسًا بها مجموعتان متقابلتان من الأسنان على كل عجلة. تشكل الأسنان شكل حرف V، يشبه نمط الشكل المتعرج. يتيح هذا التصميم تشغيلًا أكثر سلاسة وقدرة تحمل أعلى للحمل مقارنة بالتروس الحلزونية المفردة.

تعمل زوايا الأسنان المتقابلة في علب التروس الحلزونية المزدوجة على إلغاء القوى المحورية الموجودة عادةً في التروس الحلزونية المفردة. يعمل هذا الإلغاء على تقليل متطلبات المحمل الدفعي وتقليل تآكل المكونات. يوزع ترتيب الأسنان الحمل بالتساوي عبر وجه الترس، مما يحسن الكفاءة ويخفض مستويات الضوضاء أثناء التشغيل.

توفر علب التروس الحلزونية المزدوجة قدرات نقل طاقة أعلى، واهتزازات أقل، ومتانة متزايدة. تُستخدم في التطبيقات الشاقة مثل أنظمة الدفع البحرية والآلات الصناعية ومعدات توليد الطاقة. وعلى الرغم من أن تصنيعها وصيانتها أكثر تعقيدًا من علب التروس الحلزونية المفردة، فإن خصائص أدائها تجعلها مناسبة للتطبيقات الصعبة التي تتطلب الموثوقية والكفاءة.

مزايا علبة التروس الحلزونية المزدوجة

• توازن القوة المحورية العليا:تعمل علب التروس الحلزونية المزدوجة على إلغاء أحمال الدفع الشائعة في التروس الحلزونية المفردة، مما يقلل من التآكل في المحامل ويحسن استقرار النظام.
• تشغيل هادئ واهتزاز بسيط:تعمل زوايا الأسنان المتقابلة على خلق تعشيق سلس، وتوزيع الحمل بالتساوي عبر أسنان التروس. يسمح التصميم بنقل طاقة أعلى، مما يجعلها مناسبة للتطبيقات الشاقة.
• زيادة الكفاءة:تعمل القوى المحورية المتوازنة على تقليل فقدان الطاقة بسبب الاحتكاك، مما يعزز نقل الطاقة ويقلل تكاليف التشغيل.
• متطلبات صيانة أقل:تعمل القوى المتوازنة على تقليل الضغط على المكونات، مما قد يؤدي إلى إطالة عمر علبة التروس.
• موثوقية محسنة:يساهم تحسين توزيع الحمل وتقليل الاهتزاز في إطالة عمر التروس وتعزيز الموثوقية.
• التحكم الدقيق في الحركة:يعمل التصميم المتوازن على تقليل رد الفعل العكسي للتروس، مما يحسن دقة تحديد المواقع في أدوات الماكينة وغيرها من المعدات الدقيقة.

عيوب علبة التروس الحلزونية المزدوجة

• تعقيد التصنيع والتكلفة:تتطلب علب التروس الحلزونية المزدوجة آلات متخصصة وعمالة ماهرة للإنتاج. ويؤدي هذا التعقيد إلى ارتفاع تكاليف التصنيع مقارنة بعلب التروس الحلزونية المفردة.
• الحجم والوزن:تعتبر علب التروس هذه أكبر وأثقل من الإصدارات الحلزونية المفردة. كما يؤدي الحجم والوزن المتزايدان إلى زيادة تكاليف التركيب والصيانة.
• تحديات الصيانة:إن التصميم المعقد لعلب التروس الحلزونية المزدوجة يجعل عملية التفكيك وإعادة التجميع أكثر صعوبة. وغالبًا ما يؤدي هذا التعقيد إلى إطالة فترة التوقف أثناء الإصلاحات.
• ارتداء طوق الدفع:تتعرض علب التروس الحلزونية المزدوجة لتآكل متزايد في طوق الدفع المركزي. يتحمل هذا المكون قوى محورية من مجموعتي التروس الحلزونية، مما قد يؤدي إلى تدهور أسرع.
• توليد الضوضاء:على الرغم من أنها أكثر هدوءًا بشكل عام من التروس الحلزونية المفردة، إلا أن علب التروس الحلزونية المزدوجة لا تزال قادرة على إنتاج الضوضاء، وخاصة عند السرعات العالية أو تحت الأحمال الثقيلة. وقد يحد هذا العامل من استخدامها في البيئات الحساسة للضوضاء.
• توليد حراري:قد يؤدي التشابك المعقد للتروس في علب التروس الحلزونية المزدوجة إلى زيادة توليد الحرارة. وقد تتطلب هذه الحرارة أنظمة تبريد إضافية، مما يزيد من التعقيد والتكلفة.

تطبيقات علبة التروس الحلزونية المزدوجة

قطاع الطاقة

يعتمد قطاع الطاقة على علب التروس الحلزونية المزدوجة في توربينات الرياح لتحويل دوران الشفرات البطيء إلى دوران عالي السرعة لتوليد الكهرباء. تستخدم محطات الطاقة، وخاصة التوربينات البخارية، علب التروس هذه للتعامل مع متطلبات عزم الدوران والقوة العالية.

تطبيقات السيارات

تتضمن تطبيقات السيارات لعلب التروس الحلزونية المزدوجة المركبات الثقيلة مثل الشاحنات والحافلات، حيث توفر قدرة تحمل معززة وضوضاء أقل. تستخدم سيارات السباق عالية الأداء أيضًا علب التروس هذه لإدارة مخرجات الطاقة القصوى.

صناعات الطيران والفضاء والنفط والغاز

تلعب علب التروس الحلزونية المزدوجة دورًا في تطبيقات الطيران والفضاء، حيث تُستخدم في محركات الطائرات والمروحيات لنقل الطاقة. تستخدم صناعة النفط والغاز علب التروس هذه في معدات الحفر والمنصات البحرية لمتانتها وقدرتها على تحمل الأحمال العالية.

الآلات الزراعية والنسيجية

تستخدم الآلات الزراعية، مثل الجرارات والحصادات، علب تروس حلزونية مزدوجة للتحكم في ظروف التحميل المتغيرة وتوفير نقل طاقة موثوق. وتستخدم صناعة النسيج هذه العلب في آلات الغزل والنسيج للتحكم الدقيق في السرعة وضمان سلاسة التشغيل.

الفرق بين علبة التروس الحلزونية المفردة والمزدوجة

قوى الدفع المحورية ومتطلبات المحمل

تدفع قوى الدفع المحورية في علب التروس الحلزونية المفردة التروس على طول أعمدتها أثناء التشغيل. تتطلب هذه الحركة محامل دفع قوية لمقاومة القوة.

تتخلص علب التروس الحلزونية المزدوجة من قوى الدفع المحورية من خلال تصميمها. تخلق زوايا الأسنان المتقابلة نظامًا متوازنًا ذاتيًا، مما يقلل من الحمل على المحامل. غالبًا ما تستخدم علب التروس هذه محامل شعاعية قياسية، وهي أرخص وأسهل في الصيانة من محامل الدفع.

كثافة الطاقة وسعة التحميل

توفر علب التروس الحلزونية المفردة كثافة طاقة أقل من التصميمات الحلزونية المزدوجة. وهذا يتطلب علب تروس حلزونية مفردة أكبر لنقل الطاقة المكافئة مقارنة بالوحدات الحلزونية المزدوجة الأكثر إحكاما.

تتميز علب التروس الحلزونية المزدوجة بقدرتها على تحمل الأحمال بسبب ترتيب الأسنان المتوازن. تعمل الزوايا الحلزونية المتقابلة على توزيع القوى بالتساوي، مما يتيح نقل عزم دوران أعلى. تتحمل علب التروس هذه أحمالًا أكبر في عبوات أصغر، مما يجعلها مناسبة للتطبيقات ذات المساحة المحدودة.

الكفاءة وفقدان الطاقة

تظهر علب التروس الحلزونية المفردة تفاعلًا تدريجيًا للأسنان على طول الحلزون زاويةيؤدي هذا إلى تشغيل سلس، ولكنه يزيد من احتكاك الانزلاق. يؤدي الاحتكاك العالي إلى فقدان أكبر للطاقة وانخفاض في الكفاءة. يتطلب الدفع المحوري الناتج عن التروس الحلزونية المفردة استخدام محامل دفع متينة، مما يقلل من الكفاءة الإجمالية.

توفر علب التروس الحلزونية المزدوجة كفاءة محسنة بسبب تصميمها المتوازن. تعمل زوايا الحلزون المتقابلة على إلغاء الدفع المحوري، مما يقلل الحاجة إلى محامل الدفع الثقيلة. يسمح هذا التصميم بتوزيع أفضل للحمل واحتكاك أقل بين أسنان التروس. تتعرض علب التروس الحلزونية المزدوجة لفقدان طاقة أقل وتوليد حرارة أقل أثناء التشغيل.

خصائص الضوضاء والاهتزاز

تنتج علب التروس الحلزونية المفردة ضوضاء واهتزازات أكثر من علب التروس الحلزونية المزدوجة. تخلق الأسنان ذات الزوايا في التروس الحلزونية المفردة قوى دفع محورية، مما يزيد من الاهتزاز والضوضاء أثناء التشغيل.

توفر علب التروس الحلزونية المزدوجة أداءً فائقًا في تقليل الضوضاء والاهتزاز. تعمل زوايا أسنانها المتقابلة على إلغاء قوى الدفع المحورية، مما يؤدي إلى تشغيل أكثر سلاسة وتقليل الاهتزاز. يسمح هذا التصميم بتوزيع أفضل للحمل عبر أسنان التروس، مما يقلل الضوضاء والاهتزاز.

مشاركة الأسنان في الاتصال والحمل

يحدث تلامس الأسنان في علب التروس الحلزونية المفردة على طول خط قطري، ويزداد تدريجيًا مع دوران التروس. يتيح هذا التصميم تعشيقًا وفكًا أكثر سلاسة مقارنة بالتروس ذات القطع المستقيم. تولد التروس الحلزونية المفردة دفعًا محوريًا، مما يؤثر على عمر المحمل وكفاءته.

تتضمن علب التروس الحلزونية المزدوجة مجموعتين من الأسنان الحلزونية المتقابلة. يعمل هذا التكوين على تحييد الدفع المحوري، وتحسين توزيع الحمل وتقليل إجهاد المحمل. توفر التروس الحلزونية المزدوجة مساحة اتصال أكبر للأسنان، مما يتيح نقل عزم دوران أعلى وقدرات محسنة لتقاسم الحمل.

تُوزّع علب التروس الحلزونية المزدوجة الأحمال بشكل أكثر توازناً على سطح الترس. يُقلّل هذا التوزيع من التآكل، ويزيد من المتانة، ويُحسّن كفاءة نقل الطاقة. يحدث التوزيع في التروس الحلزونية المزدوجة على مساحة تلامس أكبر، مما يُوزّع القوى بشكل أكثر اتساقاً. هذا يُقلّل من تركيزات الإجهاد الموضعية ويُقلّل من تشوّه أسنان الترس.

تعقيد التصنيع والتكلفة

تتطلب التروس الحلزونية المفردة طرق إنتاج أبسط. يقوم المصنعون بقطع مجموعة واحدة من الأسنان المائلة على قطعة أسطوانية باستخدام آلات قطع التروس القياسية.

تتطلب التروس الحلزونية المزدوجة عمليات تصنيع أكثر تعقيدًا. فهي تحتاج إلى معدات متخصصة وأدوات معقدة لإنشاء مجموعتين من الأسنان ذات الزوايا المعاكسة على قطعة ترس واحدة. وغالبًا ما يتضمن هذا عمليات قطع متعددة أو آلات CNC متقدمة، مما يزيد من وقت الإنتاج والتكاليف.

ضيق المساحة

توفر علب التروس الحلزونية المفردة إحكامًا فائقًا، وتلائم المساحات الضيقة. وهذا يجعلها مثالية للتطبيقات ذات المساحة المحدودة.

تتطلب علب التروس الحلزونية المزدوجة مساحة محورية أكبر بسبب تصميمها الحلزوني المعاكس. وهي عادة ما تكون أطول ولكنها أضيق عرضًا مقارنة بالأنواع الحلزونية المفردة.

العوامل التي يجب مراعاتها عند اختيار علبة التروس

متطلبات سعة التحميل ونقل الطاقة

تتولى علب التروس الحلزونية المفردة إدارة الأحمال المنخفضة ونقل الطاقة. وهي تناسب التطبيقات التي تحتاج إلى عزم دوران وسرعة معتدلين. وقد تتجاوز المواقف عالية الضغط أو الاستخدامات الصناعية الشاقة قدراتها.

تتعامل علب التروس الحلزونية المزدوجة مع الأحمال العالية ونقل الطاقة. يعمل تصميمها على توزيع القوى بشكل أفضل، مما يقلل من التآكل ويزيد من المتانة. غالبًا ما تستخدم الآلات الثقيلة وأنظمة الدفع البحرية وتطبيقات نقل الطاقة القوية هذه العلب.

تختلف سعة عزم الدوران بين التصميمات. عادةً ما تتعامل علب التروس الحلزونية المفردة مع ما يصل إلى 1,000 نيوتن متر، بينما تستطيع علب التروس الحلزونية المزدوجة التعامل مع 10,000 نيوتن متر أو أكثر. كما تختلف نطاقات السرعة، حيث تعمل التصميمات الحلزونية المفردة بفعالية حتى 5,000 دورة في الدقيقة بينما تصل التصميمات الحلزونية المزدوجة إلى 10,000 دورة في الدقيقة أو أعلى.

تؤثر معدلات الكفاءة على نقل الطاقة. غالبًا ما تحقق علب التروس الحلزونية المفردة كفاءة تتراوح بين 94% و98%، في حين يمكن أن تصل التصميمات الحلزونية المزدوجة إلى كفاءة تتراوح بين 98% و99% بسبب الدفع المحوري المنخفض وتوزيع الحمل بشكل أفضل.

السرعة ونسبة السرعة

توفر علب التروس الحلزونية المفردة قدرات سرعة أعلى، وهي مناسبة لسرعات الدوران السريعة في الآلات عالية السرعة. تعمل بسرعات دوران أعلى في الدقيقة ولكنها تولد المزيد من الضوضاء والاهتزاز.

تحافظ علب التروس الحلزونية المزدوجة على التشغيل السلس عند السرعات المنخفضة إلى المتوسطة. وهي تتميز بنقل الطاقة بشكل ثابت ومستويات الضوضاء المنخفضة. ورغم أنها لا تصل إلى السرعات القصوى لعلب التروس الحلزونية المفردة، إلا أنها توفر استقرارًا وتوزيعًا أفضل للحمل.

قيود الضوضاء والاهتزاز

تتراوح مستويات الضوضاء في علب التروس الحلزونية المفردة عادةً من 80 إلى 90 ديسيبل، بينما تعمل علب التروس الحلزونية المزدوجة عند 70 إلى 80 ديسيبل. يمكن أن تصل سعة الاهتزاز في علب التروس الحلزونية المفردة إلى 0.1 إلى 0.5 مم/ثانية، مقارنة بـ 0.05 إلى 0.2 مم/ثانية في التصميمات الحلزونية المزدوجة.

يلعب التزييت دورًا في تقليل الضوضاء. يمكن للتزييت المناسب أن يقلل مستويات الضوضاء بمقدار 3 إلى 5 ديسيبل ويقلل سعة الاهتزاز بنسبة تصل إلى 30%.

توفر المساحة والوزن ومدى التحمل

تتميز علب التروس الحلزونية المفردة بتصميمات مدمجة، مما يجعلها مناسبة للمساحات المحدودة. كما أن وزنها الأخف يفيد التطبيقات المتنقلة أو الحساسة للوزن. ومع ذلك، فإن امتدادات المحامل الأقصر قد تزيد من انحراف العمود وتقلل من سعة التحميل.

توفر علب التروس الحلزونية المزدوجة توزيعًا أفضل للحمل واستقرارًا أفضل للعمود. يسمح تصميمها بإطالة أطوال المحامل، مما يعزز صلابة النظام ويقلل من تآكل المحامل. هذا يجعلها مناسبة للتطبيقات عالية الأحمال حيث يكون الأداء له الأولوية على قيود الحجم والوزن.

التكلفة وتعقيد التصنيع واحتياجات الصيانة

تتكلف علب التروس الحلزونية المفردة أقل بسبب التصميم البسيط والمكونات الأقل. كما أن عملية تصنيعها بسيطة، مما يؤدي إلى تقصير فترات التنفيذ وانخفاض النفقات الإجمالية.

تتطلب علب التروس الحلزونية المزدوجة تكاليف إنتاج أعلى. ويتطلب التصميم المعقد تصنيعًا وتجميعًا دقيقين، مما يزيد من النفقات الأولية. ومع ذلك، فإن تحسين الكفاءة وتقليل التآكل قد يعوضان هذه التكاليف بمرور الوقت.

تختلف متطلبات الصيانة بين النوعين. تحتاج علب التروس الحلزونية المفردة إلى صيانة أكثر تكرارًا بسبب الدفع المحوري الأعلى والتآكل المحتمل. من الضروري إجراء مراقبة منتظمة لمشاكل المحاذاة والتزييت. تتطلب علب التروس الحلزونية المزدوجة عادةً صيانة أقل بسبب تصميمها المتوازن، مما يطيل عمر المكونات. عندما تكون هناك حاجة إلى الصيانة، يمكن أن تكون أكثر تعقيدًا وتستغرق وقتًا طويلاً.

إمكانية التصميمات الهجينة أو المخصصة

تجمع تصميمات علب التروس الهجينة والمخصصة بين ميزات علب التروس الحلزونية المفردة والمزدوجة لتلبية متطلبات التطبيقات المحددة. تعمل هذه الحلول المصممة خصيصًا على تحسين الأداء باستخدام تروس حلزونية مفردة للمراحل عالية السرعة وتروس حلزونية مزدوجة للمراحل عالية عزم الدوران.

تروس حلزونية مفردة ذات زيادة عرض الوجه يزيد من سعة التحميل مع الحفاظ على حجم صغير. تصميمات حلزونية مزدوجة مع هندسة أسنان مُحسّنة تُقلل الضوضاء والاهتزاز في التطبيقات الأساسية.
