في المشهد الواسع للآلات الصناعية، تقف علب التروس كمكونات لا غنى عنها، مما يسهل نقل الطاقة والحركة بكفاءة. ومن بين الأنواع المختلفة من علب التروس، حظيت علبة التروس ذات التخفيض المزدوج باهتمام كبير لتصميمها وقدراتها الفريدة.
تتعمق هذه التدوينة في تعقيدات علب التروس ذات التخفيض المزدوج، وتستكشف مبادئ عملها وبنائها والمزايا المتميزة التي تقدمها في التطبيقات الصناعية. وسوف نفحص أيضًا الأنواع المختلفة من علب التروس ذات التخفيض المزدوج المتاحة ونناقش عيوبها المحتملة لتوفير فهم شامل لهذه القطعة الرائعة من الآلات.

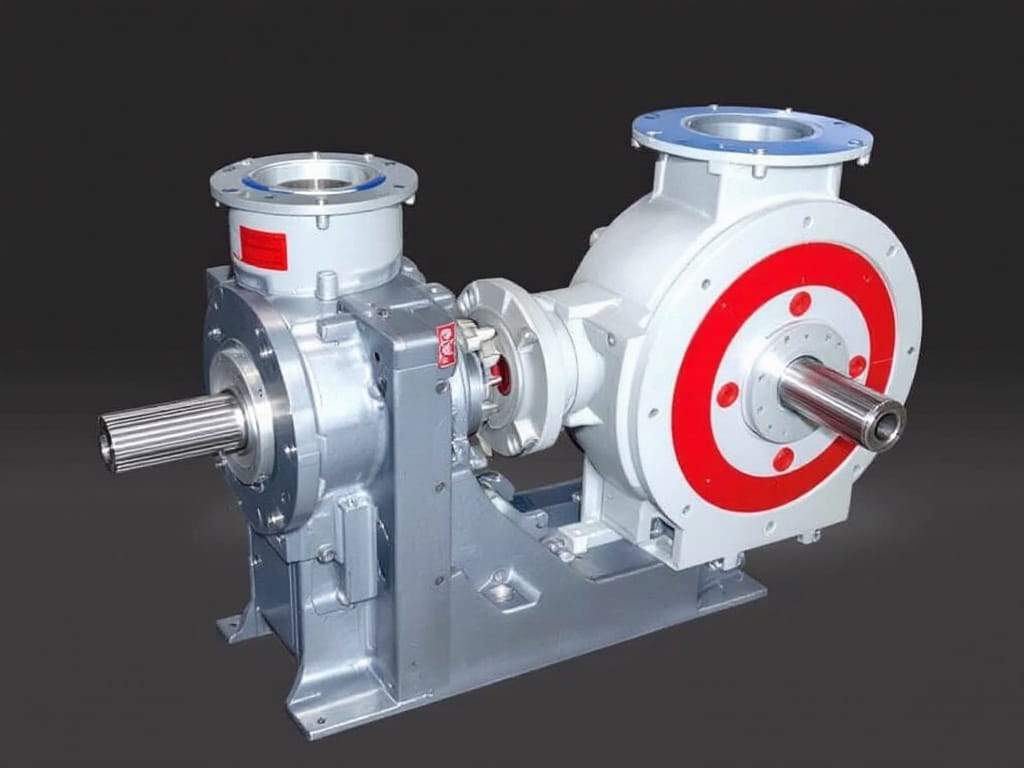

ما هو صندوق التروس ذو التخفيض المزدوج
صندوق التروس ذو التخفيض المزدوج هو جهاز ميكانيكي يستخدم مجموعتين من التروس لتقليل السرعة وزيادة عزم الدوران الناتج عن المحرك الكهربائي أو مصدر الطاقة الآخر. يتكون صندوق التروس من عمود إدخال متصل بالمحرك ومجموعتين من التروس وعمود إخراج يسلم السرعة المنخفضة وعزم الدوران المتزايد إلى المعدات المحركة.
يشير مصطلح "التخفيض المزدوج" إلى حقيقة أن علبة التروس تقلل سرعة عمود الإدخال مرتين من خلال مجموعتين منفصلتين من التروس. يسمح هذا التصميم بتخفيض السرعة وزيادة عزم الدوران بشكل أكبر مقارنة بعلب التروس ذات التخفيض المفرد، والتي تستخدم مجموعة واحدة فقط من التروس.
تُستخدم علب التروس ذات التخفيض المزدوج بشكل شائع في التطبيقات التي تتطلب عزم دوران مرتفع عند سرعات منخفضة، مثل أنظمة النقل ومعدات مناولة المواد والآلات الصناعية. وهي متوفرة بأحجام وتكوينات مختلفة لتناسب متطلبات الطاقة والأداء المختلفة.
كيف تعمل علب التروس ذات التخفيض المزدوج
في علبة تروس التخفيض المزدوجة، تنتقل الطاقة من عمود الإدخال إلى عمود الإخراج من خلال مرحلتين من تخفيض التروس. تتكون المرحلة الأولى من ترس صغير على عمود الإدخال يتشابك مع ترس أكبر على عمود وسيط. تعمل مجموعة التروس الأولية هذه على تقليل السرعة وزيادة عزم دوران العمود الوسيط.
يتصل العمود الوسيط بعد ذلك بالمرحلة الثانية من تخفيض التروس، حيث يتداخل ترس ترس آخر مع ترس أكبر على عمود الإخراج. تُخفّض هذه المجموعة الثانية من التروس السرعة وتزيد عزم الدوران، مما ينتج عنه سرعة الإخراج النهائية وعزم الدوران اللذين يُوفّرهما صندوق التروس.
(أراضي البوديساتفا) نسبة والعتاد يُحدَّد حجم علبة تروس التخفيض المزدوجة بعدد أسنان كل ترس في مرحلتي التخفيض. تُحسب نسبة التروس الكلية بضرب نسب تروس المرحلتين الأولى والثانية. على سبيل المثال، إذا كانت نسبة تروس المرحلة الأولى ٥:١، ونسبة تروس المرحلة الثانية ٤:١، فإن نسبة التروس الكلية ستكون ٢٠:١ (٥ × ٤ = ٢٠).
بناء علبة تروس تخفيض مزدوجة
يتكون صندوق التروس ذو التخفيض المزدوج من عدة مكونات رئيسية تعمل معًا لتحقيق التخفيض المطلوب في السرعة وزيادة عزم الدوران. تتضمن الأجزاء الرئيسية ما يلي:
- الغلاف: عادة ما يكون غلاف علبة التروس مصنوعًا من الحديد الزهر أو الألومنيوم ويوفر غلافًا واقيًا للمكونات الداخلية. كما يعمل كخزان لزيت التشحيم.
- عمود الإدخال: يتصل عمود الإدخال بالمحرك الرئيسي، مثل المحرك الكهربائي أو المحرك، وينقل الطاقة إلى علبة التروس.
- مجموعة تروس التخفيض الأولى: تتكون مجموعة التروس هذه عادةً من ترس صغير وترس، وتوفر تخفيض السرعة الأولي. يتم تثبيت الترس الصغير على عمود الإدخال، بينما يتم توصيل الترس بعمود وسيط.
- العمود المتوسط: يربط العمود المتوسط بين مجموعتي تروس التخفيض الأولى والثانية، وينقل الطاقة بينهما.
- مجموعة تروس التخفيض الثانية: على غرار مجموعة تروس التخفيض الأولى، تعمل هذه المجموعة على تقليل السرعة وزيادة عزم الدوران. يتم تثبيت الترس الصغير على العمود المتوسط، ويتم توصيل الترس بعمود الإخراج.
- عمود الإخراج: يتم توصيل عمود الإخراج بالمعدات المحركة، مثل الناقل أو الآلة، ويوفر السرعة النهائية المخفضة وعزم الدوران المتزايد.
- المحامل: تدعم المحامل الأعمدة والتروس، مما يسمح لها بالدوران بسلاسة وكفاءة. كما تساعد في توزيع الأحمال وتقليل الاحتكاك.
- الأختام: تمنع الأختام زيت التشحيم من التسرب خارج علبة التروس وتمنع الملوثات من الدخول، مما يحافظ على سلامة المكونات الداخلية.
أنواع علب التروس ذات التخفيض المزدوج
علب تروس تخفيض السرعة ذات العمود المتوازي المزدوج
تحتوي علب التروس ذات التخفيض المزدوج ذات العمودين المتوازيين على أعمدة إدخال وإخراج متوازية مع بعضها البعض. هذا التكوين شائع في التطبيقات الصناعية بسبب حجمها الصغير ونقل الطاقة الفعّال. يتم ترتيب التروس عادةً في مستوى واحد، حيث تتشارك مجموعتا تروس التخفيض الأولى والثانية نفس المحور.
علب تروس ذات تخفيض مزدوج بزاوية قائمة
تحتوي علب تروس التخفيض المزدوجة القائمة الزاوية على أعمدة إدخال وإخراج متعامدة على بعضها البعض، مكونةً زاوية 90 درجة. يُعد هذا النوع من علب التروس مفيدًا في التطبيقات التي تكون فيها المساحة محدودة، أو تتطلب المعدات المُدارة تغيير اتجاه الدوران. عادةً ما تكون مجموعة تروس التخفيض الأولى ترسًا مخروطيًا أو حلزونيًا، بينما تكون مجموعة تروس التخفيض الثانية ترسًا مخروطيًا حلزونيًا. ترس حلزوني أو ترس حلزوني.
علب التروس الكوكبية ذات التخفيض المزدوج
تستخدم علب التروس الكوكبية ذات التخفيض المزدوج ترتيبًا فريدًا من التروس لتحقيق نسب تخفيض عالية في مساحة مضغوطة. تتكون علبة التروس من ترس شمسي وتروس كوكبية وترس حلقي. تدور التروس الكوكبية حول الترس الشمسي، بينما يظل الترس الحلقي ثابتًا. يسمح هذا التكوين بنسب تروس متعددة داخل مرحلة واحدة، مما ينتج عنه علبة تروس ذات تخفيض مزدوج ذات مساحة أصغر مقارنة بتصميمات العمود الموازي أو الزاوية القائمة.
مزايا علب التروس ذات التخفيض المزدوج
كفاءة عالية
توفر علب التروس ذات التخفيض المزدوج كفاءة فائقة مقارنة بعلب التروس ذات التخفيض المفرد. تسمح عملية التخفيض ذات المرحلتين بتخفيض السرعة بشكل تدريجي، مما يؤدي إلى تقليل فقدان الطاقة أثناء نقل الطاقة. تترجم هذه الكفاءة المتزايدة إلى انخفاض استهلاك الطاقة وتقليل تكاليف التشغيل في التطبيقات الصناعية المختلفة.
زيادة عزم الدوران الناتج
يتيح تصميم التخفيض ثنائي المرحلة لعلب التروس ذات التخفيض المزدوج لها توليد عزم دوران أعلى من علب التروس ذات التخفيض المفرد. هذه الخاصية تجعلها مناسبة للتطبيقات التي تتطلب عزم دوران كبير، مثل الآلات الثقيلة وأنظمة النقل ومعدات مناولة المواد.
حجم صغير
على الرغم من عزم الدوران العالي الذي تنتجه، فإن علب التروس ذات التخفيض المزدوج تحافظ على حجم صغير نسبيًا. يسمح التخفيض على مرحلتين بمساحة إجمالية أصغر مقارنة بتحقيق نفس نسبة التخفيض باستخدام علبة تروس تخفيض واحدة. تعد ميزة توفير المساحة هذه مفيدة بشكل خاص في التطبيقات حيث تكون مساحة الماكينة محدودة.
عملية سلسة وهادئة
توفر علب التروس ذات التخفيض المزدوج تشغيلًا أكثر سلاسة وهدوءًا مقارنةً بعلب التروس ذات التخفيض المفرد. يساعد التخفيض ثنائي المراحل على توزيع شبكة التروس توزيع القوى بالتساوي، مما يُقلل من مستويات الاهتزاز والضوضاء. تُعد هذه الميزة مفيدة في التطبيقات التي تتطلب ضوضاءً واهتزازًا منخفضين، مثل آلات التعبئة والتغليف أو معدات تجهيز الأغذية.
عيوب علب التروس ذات التخفيض المزدوج
تكلفة أولية أعلى
تتميز علب التروس ذات التخفيض المزدوج عادةً بتكلفة أولية أعلى مقارنة بعلب التروس ذات التخفيض الفردي نظرًا لتصميمها الأكثر تعقيدًا ومكوناتها الإضافية. تساهم زيادة تعقيد التصنيع والمواد المطلوبة في زيادة الاستثمار الأولي.
زيادة متطلبات الصيانة
يتطلب وجود مرحلتي تخفيض التروس في علب التروس ذات التخفيض المزدوج صيانة أكثر تكرارًا مقارنة بوحدات التخفيض الفردية. تتطلب التروس والمحامل ونقاط التشحيم الإضافية فحصًا وتزييتًا منتظمين واستبدال المكونات بشكل متكرر لضمان الأداء الأمثل وطول العمر.
وزن أكبر
عادةً ما تكون علب التروس ذات التخفيض المزدوج أثقل من نظيراتها ذات التخفيض المفرد، وذلك بفضل التروس والأعمدة ومكونات الهيكل الإضافية. ويمكن مراعاة هذه الزيادة في الوزن في التطبيقات التي يكون فيها الوزن عاملاً حاسماً، مثل المعدات المتنقلة أو الآلات الحساسة للوزن.
تطبيقات علب التروس ذات التخفيض المزدوج
آلة لمناولة المواد
تُستخدم علب التروس ذات التخفيض المزدوج بشكل شائع في معدات مناولة المواد، مثل الناقلات والرافعات والرافعات. إن عزم الدوران العالي والكفاءة العالية التي تتمتع بها تجعلها مناسبة لرفع ونقل الأحمال الثقيلة، في حين يسمح حجمها الصغير بالتكامل مع الأنظمة ذات المساحة المحدودة.
الآلات الصناعية
تستخدم العديد من الآلات الصناعية، مثل الخلاطات والمحركات والطاردات، علب تروس مزدوجة التخفيض. يتيح التشغيل السلس وقدرات عزم الدوران العالية لهذه العلب التحكم الدقيق والأداء الموثوق به في البيئات الصناعية الصعبة.
المعدات الزراعية
تُستخدم علب التروس ذات التخفيض المزدوج في الآلات الزراعية، بما في ذلك الجرارات والحصادات وأنظمة الري. إن بنيتها القوية ونقلها الفعّال للطاقة يجعلها مناسبة للظروف القاسية ومتطلبات العمل الشاق في العمليات الزراعية.
آلات التعبئة والتغليف
في آلات التعبئة والتغليف، تُستخدم علب التروس ذات التخفيض المزدوج لتشغيل أنظمة النقل وآلات التعبئة ومعدات الوسم. إن حجمها الصغير، وتشغيلها السلس، وقدرتها على توفير التحكم الدقيق في السرعة وعزم الدوران، كلها مزايا مفيدة في هذه التطبيقات، مما يضمن عمليات تعبئة وتغليف دقيقة وفعالة.
